आधुनिक निर्माण अभियांत्रिकी में, प्रबलित कंक्रीट संरचनाओं का व्यापक रूप से उपयोग किया जाता है, और रीबार स्प्लाइस (सरिया जोड़ों) की गुणवत्ता अक्सर पूरे प्रोजेक्ट की सफलता या विफलता का निर्धारण करती है।
सामान्य प्रकार के रीबार स्प्लाइस (सरिया जोड़ों) में लैप स्प्लाइस, वेल्डेड स्प्लाइस और मैकेनिकल कनेक्शन शामिल हैं। तीन प्रकार के रीबार स्प्लाइस में से, मैकेनिकल कनेक्शन सबसे बेहतर प्रदर्शन प्रदान करते हैं।

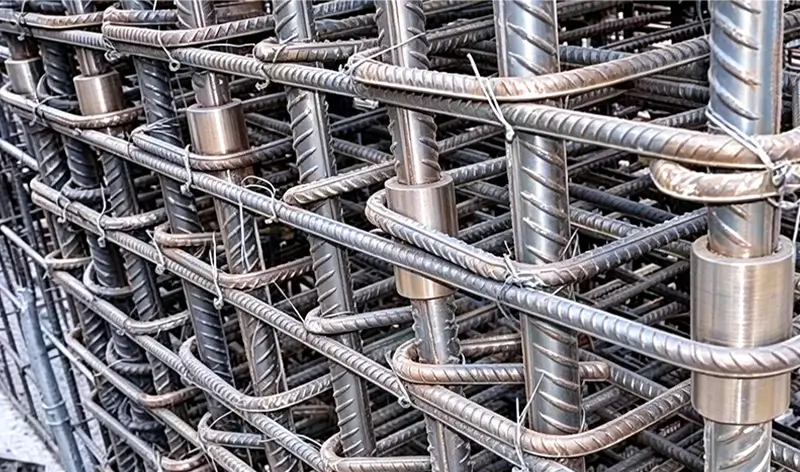

यह चित्र मैकेनिकल रीबार स्प्लाइस (यांत्रिक सरिया जोड़ों) को दर्शाता है। मैकेनिकल स्प्लाइस का तात्पर्य एक रीबार कनेक्टर का उपयोग करके दो सरियों को जोड़ने से है, और यह आधुनिक निर्माण में पसंदीदा तरीका है।
कई प्रकार के कनेक्टर उपलब्ध हैं। कुल मिलाकर, CHEERON मैकेनिकल कनेक्टर उच्च कनेक्शन शक्ति, उच्च निर्माण दक्षता और व्यापक प्रयोज्यता प्रदान करते हैं, जो विभिन्न परियोजनाओं की आवश्यकताओं को पूरा करते हैं।
वीडियो में दिखाया गया सरिया कनेक्शन एक स्ट्रेट-थ्रेड कनेक्टर कनेक्शन है, जो एक प्रकार का मैकेनिकल कनेक्शन है। इसके लिए चूड़ीदार रीबार कनेक्टर के साथ उपयोग करने हेतु सरिया के सिरों पर चूड़ी (थ्रेड) बनाने की आवश्यकता होती है। सामान्य कंक्रीट संरचनाओं में यह सबसे सामान्य कनेक्शन विधि है।
चित्र में दिखाया गया सरिया कनेक्शन एक कोल्ड-एक्सट्रूडेड कनेक्टर कनेक्शन है, जो एक प्रकार का मैकेनिकल कनेक्शन है। कनेक्टर के दोनों सिरों में सरियाँ डालने के बाद, कनेक्टर को एक्सट्रूज़न मशीन का उपयोग करके दबाया (एक्सट्रूड) जाता है, जिससे अंदर की सरियाँ स्थिर और जुड़ जाती हैं।
वीडियो में दिखाया गया सरिया कनेक्शन एक वन-टच स्लीव कनेक्शन है, जो एक प्रकार का मैकेनिकल कनेक्शन है। रीबार कनेक्टर के अंदर एक विशेष स्व-लॉकिंग उपकरण रखकर, सरिया डालते ही वह स्थिर हो जाती है।
यह चित्र एक बोल्टेड रीबार कनेक्टर दिखाता है, जो एक मैकेनिकल कनेक्शन है। श्रमिक आमतौर पर सरिया को स्लीव के दोनों सिरों में डालते हैं और उपयुक्त उपकरणों का उपयोग करके स्क्रू को कसते हैं। एक निश्चित सीमा तक कसने पर, स्क्रू का सिरा टूट जाएगा।
यह चित्र एक ग्राउट कनेक्टर दिखाता है, जो एक मैकेनिकल कनेक्शन है (हालांकि इस पर कुछ बहस है)। यह कनेक्टर सरिया को जोड़ने के लिए ग्राउट का उपयोग करता है। कनेक्टर में दो ग्राउटिंग पोर्ट होते हैं, जो आमतौर पर प्रीकास्ट घटकों में उपयोग किए जाते हैं।
और जानने के लिए क्लिक करें- सही रीबार कनेक्टर कैसे चुनें?
1. वेल्डिंग कनेक्शन से जुड़ी उच्च तापमान ऑक्सीकरण और तनाव सांद्रता की समस्याओं से बचाता है।
2. यह लैप जोड़ों की अपर्याप्त भार वहन क्षमता की भरपाई करता है, जिसके परिणामस्वरूप समग्र कनेक्शन प्रदर्शन बेहतर होता है।
3. इसकी व्यापक प्रयोज्यता है।
विभिन्न इंजीनियरिंग और निर्माण स्थितियों के लिए संबंधित कनेक्शन समाधान प्रदान करता है।
4. इसमें उच्च शक्ति होती है।
लैप जोड़ों और वेल्डिंग की तुलना में, रीबार कप्लर में सख्त शक्ति मानक और विनिर्देश होते हैं, जो उन्हें न केवल छोटे व्यास वाली सरिया परियोजनाओं के लिए उपयुक्त बनाते हैं, बल्कि बड़े व्यास वाली सरिया परियोजनाओं के लिए भी जोड़ की मजबूती सुनिश्चित करते हैं, और आम तौर पर अमेरिकी टाइप II रीबार जोड़ों की ताकत की आवश्यकताओं को पूरा करते हैं।
5. यह निर्माण दक्षता को गति देता है।
वेल्डिंग और लैप जोड़ बाहरी पर्यावरणीय कारकों से प्रभावित होते हैं, जबकि मैकेनिकल कनेक्शन ज्यादातर रीबार प्रसंस्करण संयंत्रों में सरियों को जोड़ने की पूर्व-निर्माण (प्रीफेब्रिकेशन) की अनुमति देते हैं। विशेष स्वचालित उपकरणों के साथ मिलकर, सरिया कनेक्शन दक्षता बेहतर और तेज होती है।
ये कनेक्टर ज्यादातर इंजीनियरिंग परिदृश्यों में उपयोग किए जाते हैं जहां वेल्डिंग कनेक्शन सीमित होते हैं, जैसे कि बड़े व्यास वाली सरिया, भूकंपीय संरचनाएं और कम तापमान वाले वातावरण। ये स्थिर गुणवत्ता प्रदान करते हैं और बाहरी कारकों से कम प्रभावित होते हैं, जो औद्योगिक निर्माण में एक अपरिहार्य प्रवृत्ति का प्रतिनिधित्व करते हैं।
यदि निर्माण के दौरान कसने वाले टॉर्क मान (Tightening Torque Value) को सख्ती से नियंत्रित नहीं किया जाता है, तो जोड़ ठीक से कसा नहीं जा सकता है, जिससे बल संचरण (Force Transmission) विफल हो सकता है।
कीमत थोड़ी अधिक होती है, विशेष रूप से सीमित बजट वाली छोटी परियोजनाओं के लिए।

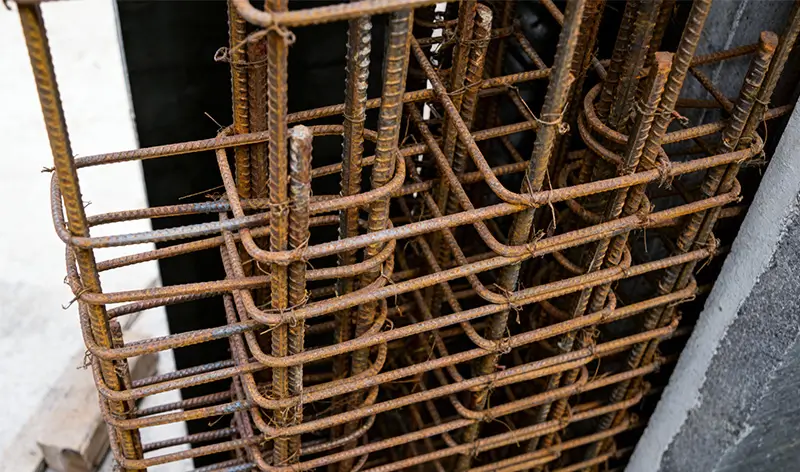

चित्र में सरिया का कनेक्शन एक लैप स्प्लाइस है।
लैप स्प्लाइस का तात्पर्य दो सरियों को बाइंडिंग वायर से एक साथ बांधने से है, और फिर कनेक्शन बनाने के लिए कंक्रीट डाला जाता है।
