निर्माण में कोई दोष नहीं हो सकता; हर छोटी-से-छोटी जानकारी किसी परियोजना की सुरक्षा को प्रभावित कर सकती है। चीरॉन (Cheeron) इसे गहराई से समझता है, और परियोजना की सफलता में योगदान देने वाला हर व्यक्ति भी।
इसलिए, रीबार कपलर (rebar coupler) के निर्माता के रूप में, हम अपने द्वारा उत्पादित प्रत्येक कनेक्टर की जिम्मेदारी लेते हैं। चीरॉन रीबार कपलर को कारखाने से बाहर भेजने से पहले उसका परीक्षण करता है। हम समझते हैं कि केवल वे रीबार कनेक्टर जो इन परीक्षणों को पास करते हैं, विभिन्न निर्माण परियोजनाओं में उपयोग किए जा सकते हैं, जिससे रीबार जोड़ों की सुरक्षा और प्रदर्शन सुनिश्चित होता है।

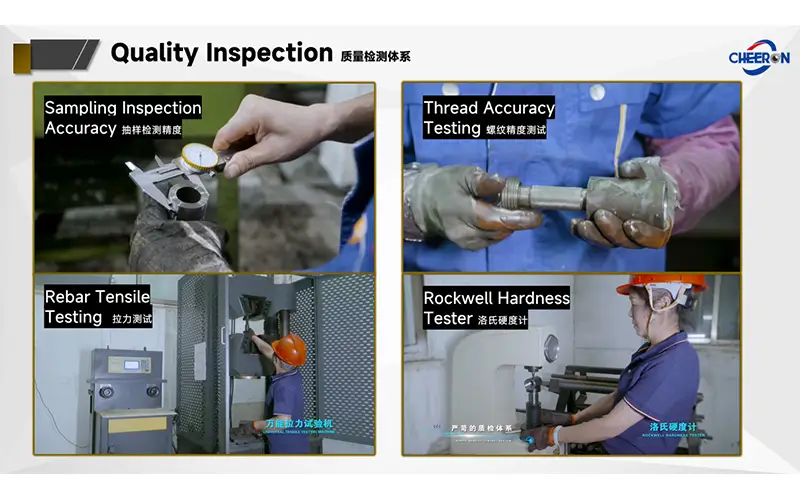

योग्य रीबार कनेक्टर को कई परीक्षणों को पास करना होता है, जिनमें आयामी निरीक्षण, थ्रेड सटीकता, कठोरता और तन्य शक्ति परीक्षण, साथ ही तृतीय-पक्ष परीक्षण जैसी अन्य जाँचें शामिल हैं। ये व्यापक मूल्यांकन संरचनात्मक सुरक्षा, स्थायित्व और इंजीनियरिंग मानकों के अनुपालन को सुनिश्चित करते हैं।
आयामी सटीकता विश्वसनीय रीबार स्प्लाइस (rebar splice) के लिए मौलिक है। चीरॉन आमतौर पर यह सत्यापित करने के लिए यादृच्छिक नमूना निरीक्षण करता है कि लंबाई, आंतरिक व्यास, बाहरी व्यास और थ्रेड की गहराई डिज़ाइन विनिर्देशों के अनुरूप है। कोई भी विचलन कनेक्शन की मजबूती और स्थापना अनुकूलता को प्रभावित कर सकता है।
माप डिजिटल कैलिपर या विशेष माप उपकरणों का उपयोग करके किए जाते हैं, जिनकी सटीकता कम से कम 0.1 मिमी होती है।
1. माइक्रोमीटर (Micrometer)
2. कैलिपर (Caliper)

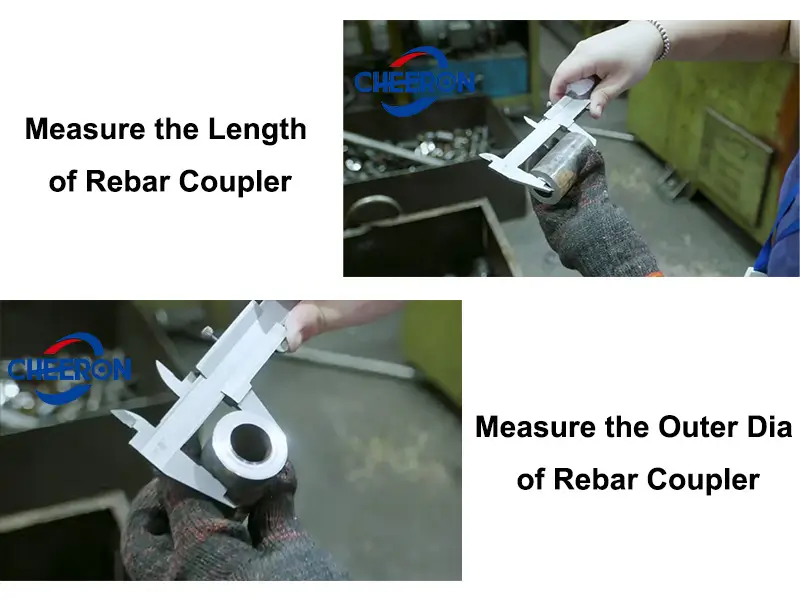

चीरॉन गुणवत्ता नियंत्रण कर्मियों को रीबार स्लीव (rebar sleeve) के बाहरी व्यास, आंतरिक दीवार व्यास और लंबाई का माप उपकरणों का उपयोग करके नमूना निरीक्षण करने के लिए नियुक्त करता है।
नोटिस (NOTICE): रीबार कपलर के आयाम और विनिर्देशों के बारे में जानने के लिए क्लिक करें।
इंजीनियरिंग उद्योग में, रीबार कनेक्टर की थ्रेड गुणवत्ता सीधे कनेक्टर के यांत्रिक प्रदर्शन को प्रभावित करती है। खराब थ्रेड सटीकता से ढीले कनेक्शन या उच्च भार पर विफलता हो सकती है (थ्रेडेड कनेक्शन वाले रीबार कपलर के लिए)।
रीबार कनेक्टर के लिए सीधे थ्रेड (straight threads) की मशीनिंग करते समय, चीरॉन गुणवत्ता की जाँच करने के लिए गो/नो-गो गेज (go/no-go gauge) का उपयोग करता है।

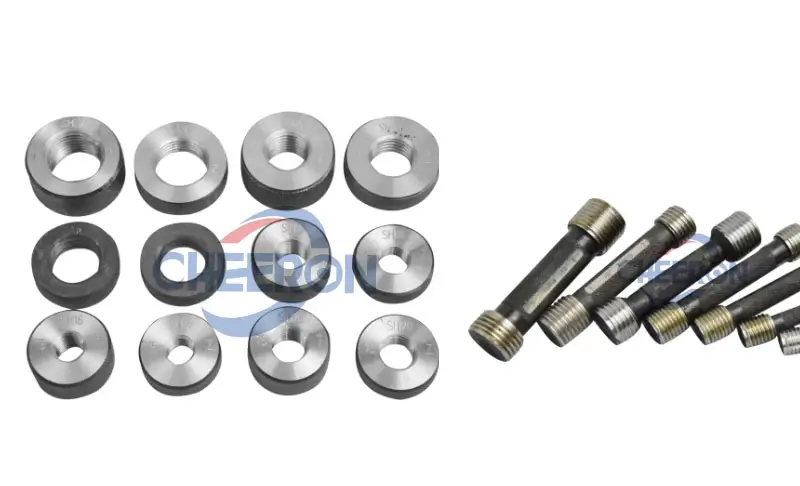

गो/नो-गो गेज (Go/no-go gauges), ये सरल दिखने वाले उपकरण, रीबार कनेक्टर उत्पादन के दौरान कनेक्टर जोड़ों पर थ्रेड की गुणवत्ता सुनिश्चित करने वाले "द्वारपाल" (gatekeepers) हैं। यह परीक्षण सुनिश्चित करता है कि उपयोग के दौरान रीबार कपलर के थ्रेड चिकने और सही ढंग से संरेखित हों।
उदाहरण: "10mm" (सहनशीलता सीमा Φ10.0~10.2mm) अंकित छेद व्यास वाला एक रीबार कनेक्टर: गो गेज (GO gauge) का व्यास 10.000mm (न्यूनतम छेद व्यास) डिज़ाइन किया गया है। यदि गो गेज छेद में डाला जा सकता है, तो इसका मतलब है कि छेद निचली सीमा से छोटा नहीं है; नो-गो गेज (NO-GO gauge) का व्यास 10.2mm (अधिकतम छेद व्यास) डिज़ाइन किया गया है। यदि नो-गो गेज डाला नहीं जा सकता, तो इसका मतलब है कि छेद ऊपरी सीमा से अधिक नहीं है।

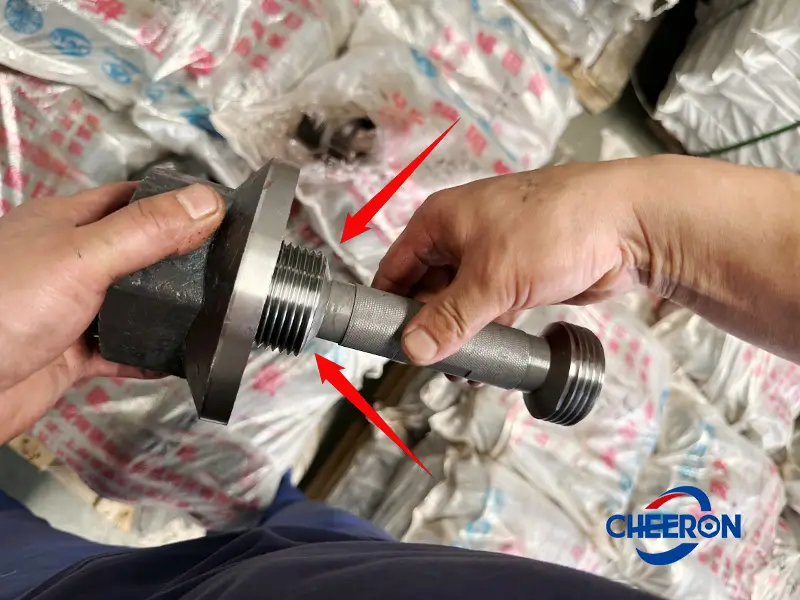

1. थ्रेड प्लग गेज (Thread plug gauge): आंतरिक थ्रेड (internal threads) के निरीक्षण के लिए एक उपकरण।
एक योग्य रीबार कपलर के आंतरिक थ्रेड के लिए मानक:
गो थ्रेड प्लग गेज को कनेक्टर के कार्यशील आंतरिक थ्रेड के साथ सुचारू रूप से संलग्न होना चाहिए।
नो-गो थ्रेड प्लग गेज की अनुमेय प्रविष्टि लंबाई 3 थ्रेड पिच (thread pitches) से अधिक नहीं होनी चाहिए।

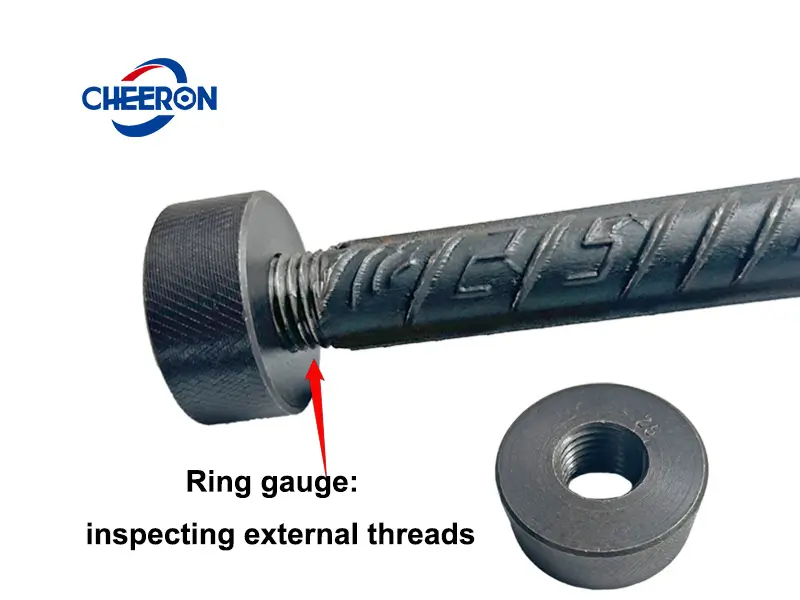

2. रिंग गेज (Ring gauge): बाहरी थ्रेड (external threads) के निरीक्षण के लिए एक उपकरण।
योग्य रीबार या रीबार स्प्लाइस के बाहरी थ्रेड के लिए मानक:
गो गेज थ्रेड पर किसी भी स्थान पर स्वतंत्र रूप से घूम सकता है, जबकि नो-गो गेज को रुकने से पहले केवल 1-2 सेकंड में पेंच किया जा सकता है।
संक्षेप में, यदि गो गेज "पास" करता है और नो-गो गेज "पास नहीं" करता है, तो छेद का व्यास योग्य है; अन्यथा, यह अयोग्य है।
तन्यता परीक्षण (Tensile test) रीबार स्लीव (rebar sleeves) के सबसे महत्वपूर्ण मूल्यांकनों में से एक है। यह परीक्षण करता है कि क्या कनेक्टर कनेक्शन रीबार के समान या उससे अधिक ताकत का सामना कर सकता है। एक योग्य कनेक्टर को यह सुनिश्चित करना चाहिए कि विफलता कनेक्शन बिंदु पर नहीं, बल्कि रीबार पर होती है।
यह एक वन टच रीबार कपलर (one touch rebar coupler) पुल-आउट परीक्षण है; आप देख सकते हैं कि रीबार टूट जाता है जबकि स्लीव (sleeve) बरकरार रहता है।
बहुत से लोग रीबार कनेक्टर की ताकत पर सवाल उठाते हैं; पुल-आउट परीक्षण इसे प्रकट कर सकता है। क्योंकि वे थ्रेडेड इंटरलॉकिंग (threaded interlocking) के माध्यम से दो रीबार को जोड़ते हैं, उनमें उच्च शक्ति होती है।
