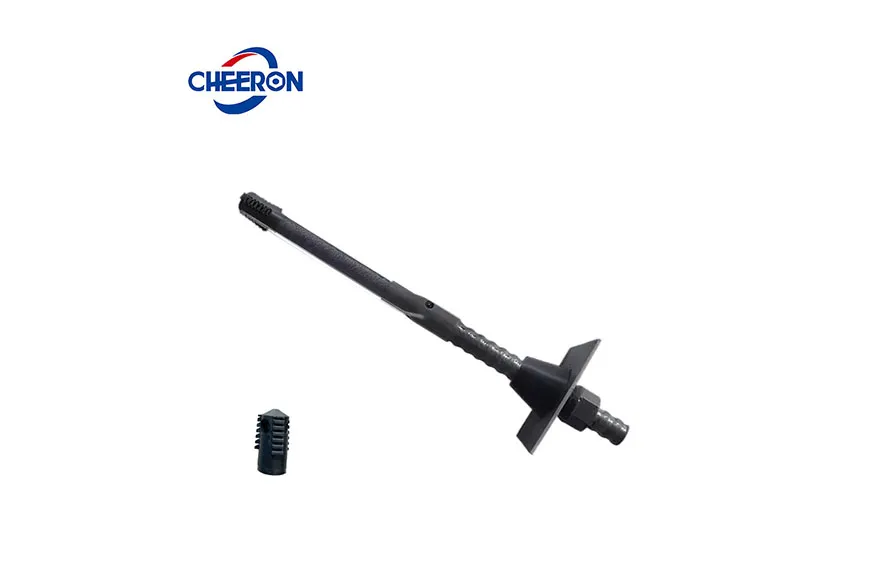

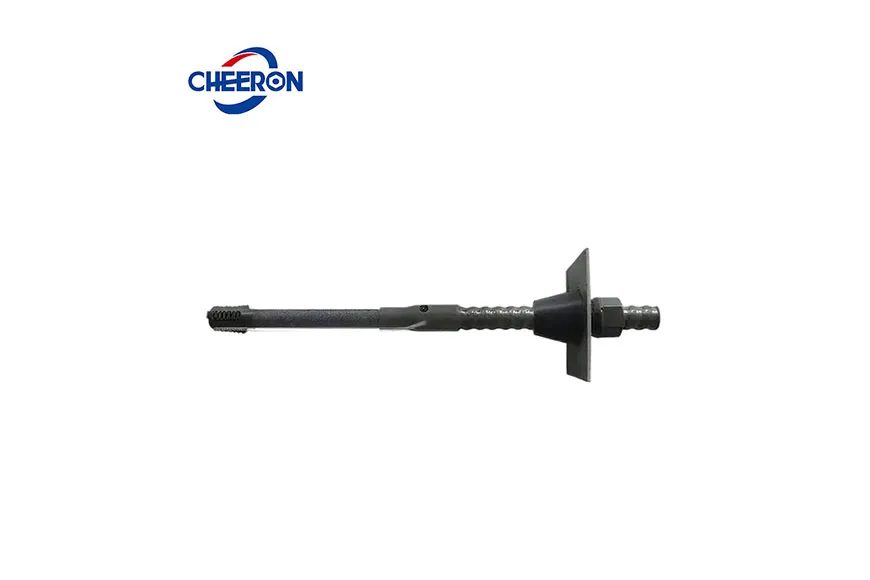

CHEERON संयोजन एंकर एक रॉक एंकर बोल्ट बॉडी से बना होता है, जो कनेक्टिंग स्लीव के माध्यम से रीइन्फोर्सिंग बार से जुड़ा होता है। सामान्य एंकर रॉड्स के आधार पर, एक विस्तारित डिज़ाइन किया गया है ताकि व्यावहारिक अनुप्रयोगों में अत्यधिक लंबी एंकर रॉड्स के कारण होने वाली परिवहन और उपयोग की समस्याओं का समाधान हो सके। यह संयुक्त होलो एंकर बोल्ट होलो ग्राउटिंग एंकर बोल्ट, सेल्फ-ड्रिलिंग होलो एंकर बोल्ट और एक्सपेंशन शेल होलो एंकर बोल्ट के लाभों पर आधारित है, और व्यावहारिक अनुप्रयोगों में अच्छे आर्थिक लाभ और उच्च निर्माण दक्षता प्राप्त कर सकता है।
| संयुक्त खोखला एंकर बोल्ट | रीबार | खोखला रॉड बॉडी | ||||||||||
| व्यास | यील्ड स्ट्रेंथ | अल्टीमेट स्ट्रेंथ | यील्ड फोर्स | अधिकतम बल | फ्रैक्चर के बाद बढ़ाव | व्यास | यील्ड स्ट्रेंथ | अल्टीमेट स्ट्रेंथ | यील्ड फोर्स | अधिकतम बल | फ्रैक्चर के बाद बढ़ाव | |
| से कम नहीं | से कम नहीं | |||||||||||
| 20mm | 335MPa | 455MPa | 105kN | 142kN | 17% | 30mm | 325MPa | 490MPa | 106kN | 160kN | 21% | |
| 20mm | 400MPa | 540MPa | 126kN | 170kN | 16% | 30mm | 127kN | 192kN | ||||
| 22mm | 335MPa | 455MPa | 127kN | 172kN | 17% | |||||||
| 25mm | 335 | 455MPa | 164kN | 223kN | 17% | 32mm | 159kN | 240kN | ||||

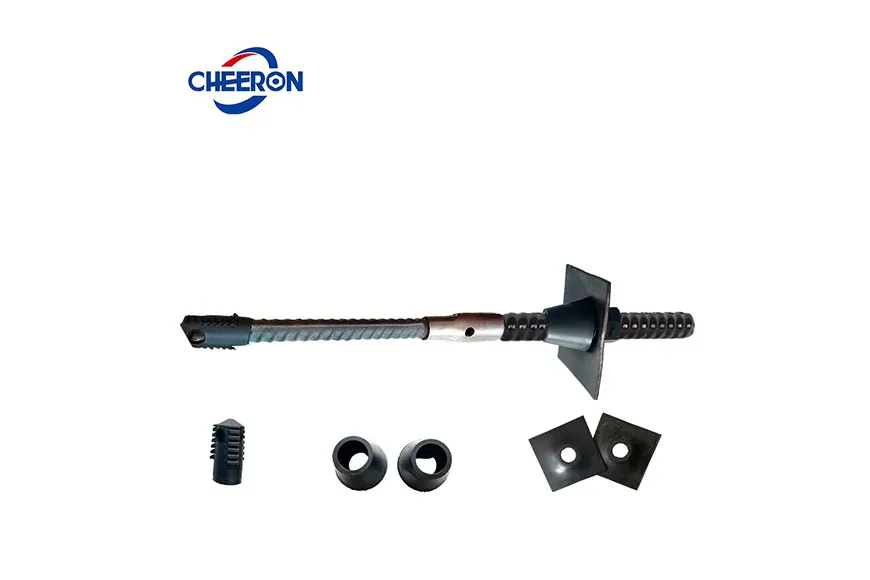

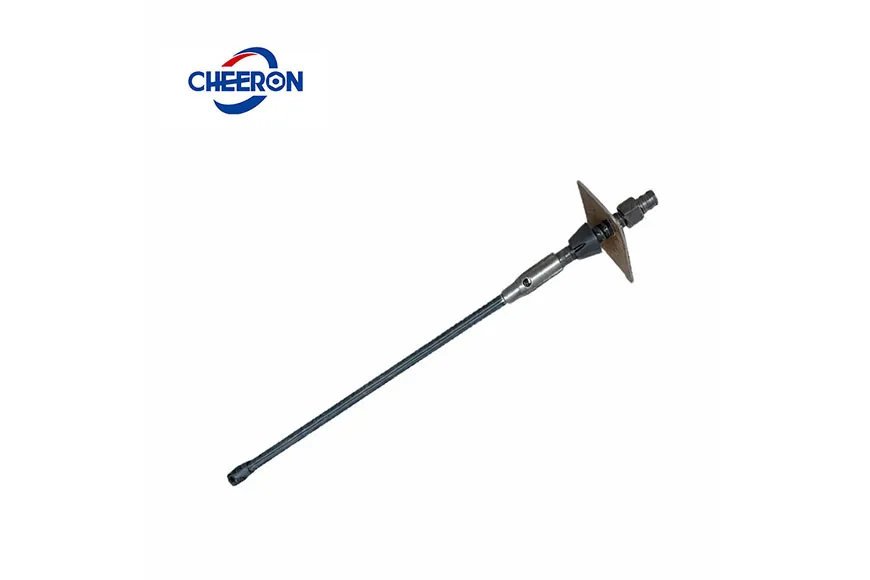

एक एंकर बोल्ट जो खोखले एंकर बोल्ट बॉडी, रीइन्फोर्सिंग बार, कनेक्टिंग स्लीव्स, वॉशर, नट, स्टॉपर्स, एंकर हेड, एग्जॉस्ट पाइप आदि से बना होता है।

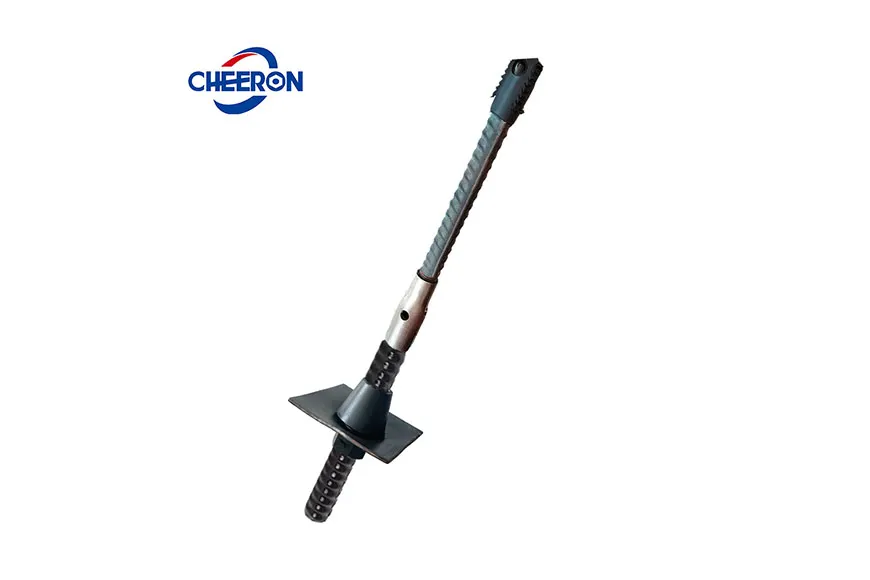

कनेक्टिंग स्लीव और खोखले एंकर बोल्ट बॉडी तथा रीइन्फोर्सिंग बार के बीच का कनेक्शन स्ट्रेट थ्रेड मैकेनिकल कनेक्शन का उपयोग करता है, और कनेक्टिंग स्लीव पर एक स्लरी आउटलेट प्रदान किया जाता है।
रॉड्स को साइट पर काटा जा सकता है और स्लीव्स के साथ जोड़कर बढ़ाया जा सकता है। एंकर रॉड्स की लंबाई 20 मीटर या उससे अधिक तक पहुंच सकती है।

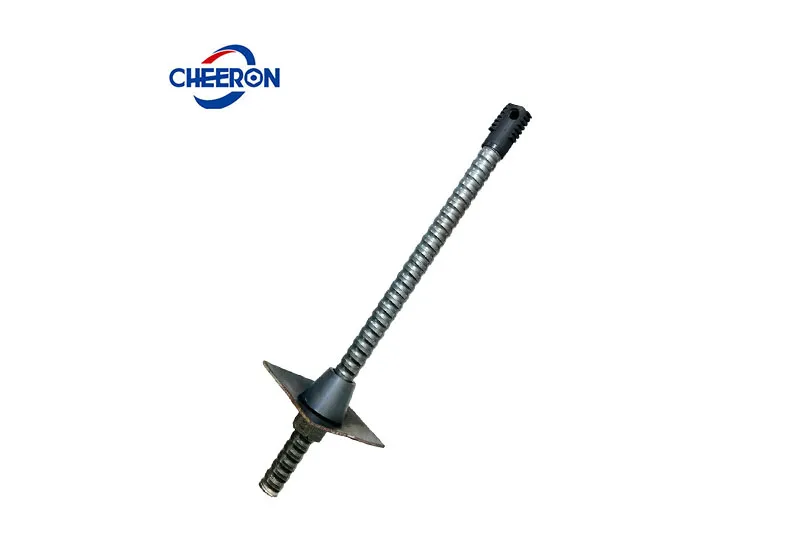

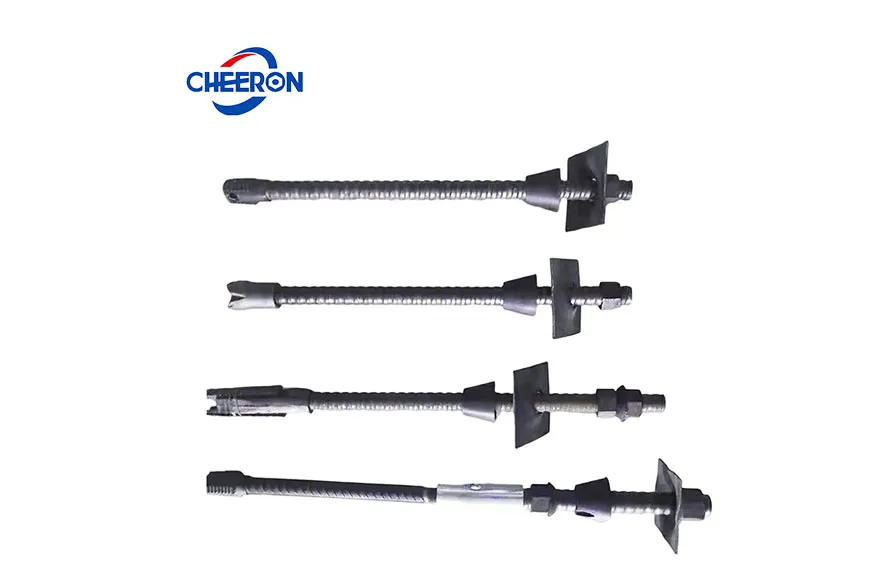

CHEERON विभिन्न प्रकार के एंकर बोल्ट स्लीव्स (जैसे खोखले ग्राउटिंग एंकर बोल्ट, सेल्फ-ड्रिलिंग रॉक एंकर बोल्ट, एक्सपेंशन शेल रॉक एंकर बोल्ट आदि) प्रदान करता है, और कनेक्टिंग स्लीव्स में एंकर बोल्ट बॉडी के समान डिज़ाइन की गई तन्य शक्ति होती है।

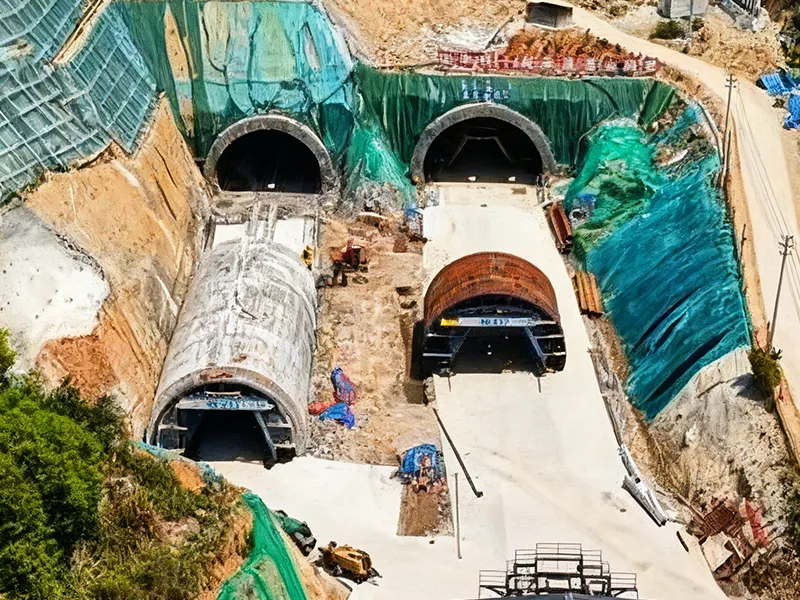

भूमिगत परियोजनाओं के लिए समर्थन।

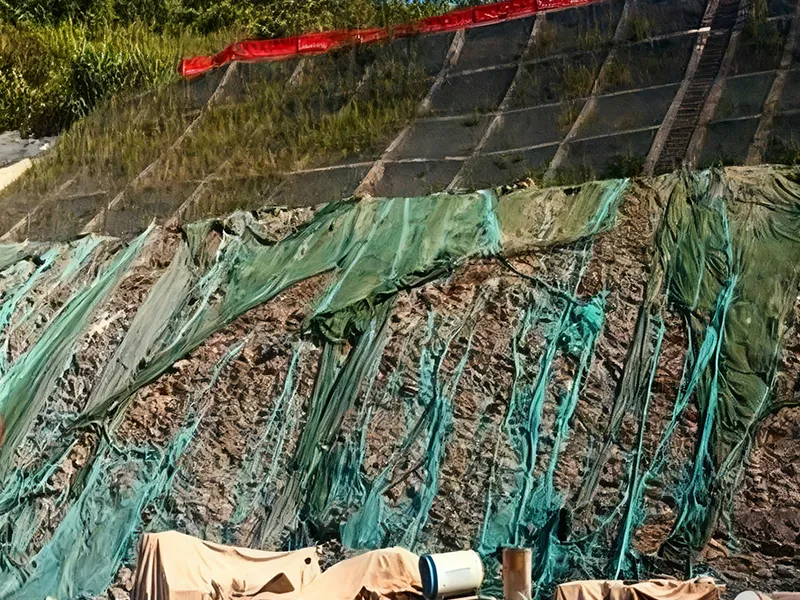

ढलानों पर अस्थिर चट्टानी द्रव्यमानों का सुदृढ़ीकरण।

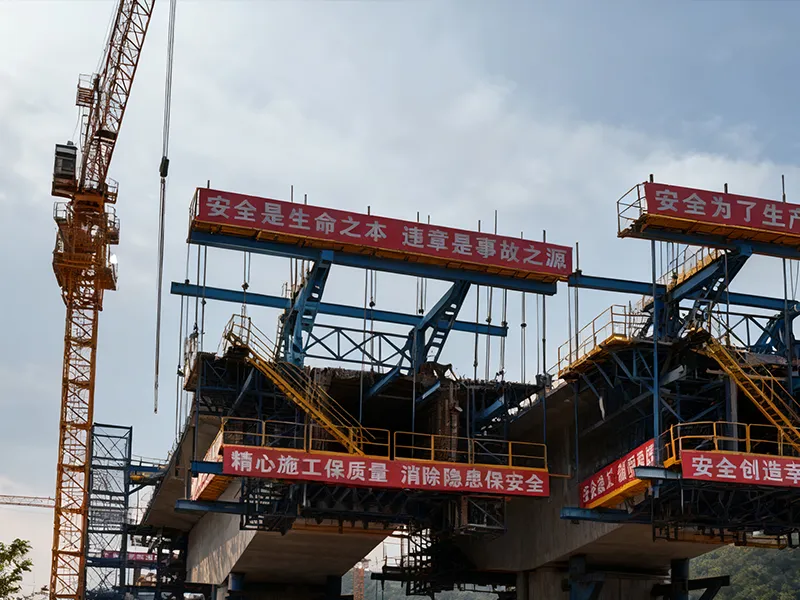

मृदा द्रव्यमान का समग्र सुदृढ़ीकरण।
