इलेक्ट्रिकल इंजीनियरिंग में, अर्थिंग ब्रिज ग्राउंडिंग सिस्टम का एक महत्वपूर्ण घटक है, जिसे विशेष रूप से रेलवे और सुरंग अनुप्रयोगों में ग्राउंडिंग, लूपिंग और इक्विपोटेंशियल बॉन्डिंग के लिए डिज़ाइन किया गया है। रेलवे ग्राउंडिंग (जिसे ट्रैक ग्राउंडिंग भी कहा जाता है) का व्यापक रूप से हाई-स्पीड रेल और रेलवे जैसी बड़े पैमाने की परियोजनाओं में उपयोग किया जाता है। उदाहरण के लिए, सुरंगों की प्रबलित कंक्रीट लाइनिंग, रिटेनिंग वॉल और इमारतें, साथ ही रेलवे लाइनों के साथ धातु संरचनाएं, सभी को विद्युत बॉन्डिंग के लिए आपस में जोड़ा जाना आवश्यक है।
| मॉडल | लंबाई |
| M12-M40 | OEM |
अर्थिंग ब्रिज उच्च ग्रेड के स्टेनलेस स्टील से बना होता है, जिसमें निम्नलिखित संरचना होती है: Cr > 16%, Ni 5%, Mo > 2%, C ≤ 0.08%। अर्थिंग ब्रिज के लिए टर्मिनल होल का विनिर्देश M16 है, और गोल स्टील की लंबाई को परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

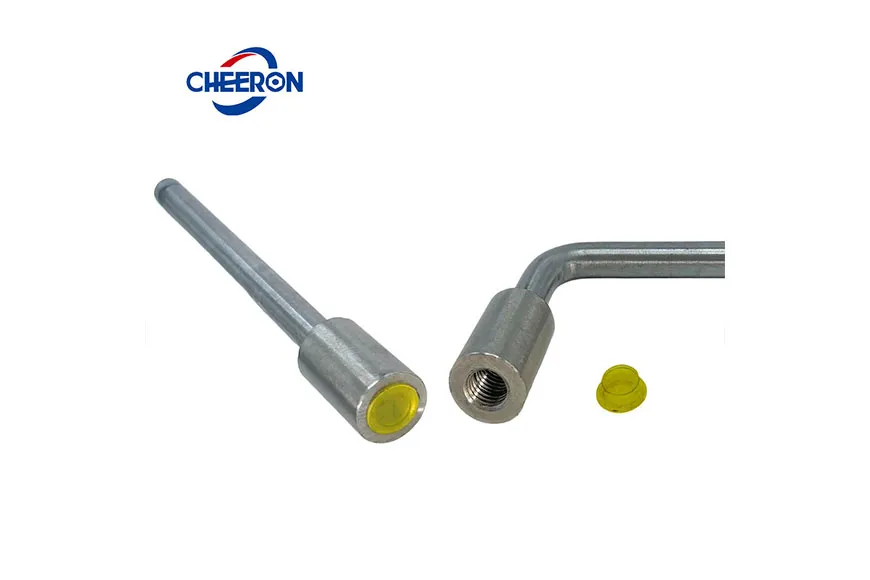

यह एक प्लास्टिक सुरक्षात्मक कैप से सुसज्जित है ताकि सिविल निर्माण के दौरान अशुद्धियों को तांबे के टर्मिनल की सतह को ढकने और बोल्ट छेद में प्रवेश करने से रोका जा सके, जिससे चालकता और कनेक्शन प्रभावित होता है।
उपयोग और कार्य: अर्थिंग ब्रिज ग्राउंडिंग सिस्टम का एक आवश्यक घटक है, जो सीधे केबल ट्रे या अन्य कंक्रीट संरचनाओं में एम्बेडेड होता है, जो संरचना के भीतर पूर्व-एम्बेडेड ग्राउंडिंग टर्मिनलों के माध्यम से ग्राउंडिंग डिवाइस और थ्रू-ग्राउंड वायर के बीच एक विश्वसनीय कनेक्शन को सुविधाजनक बनाता है।

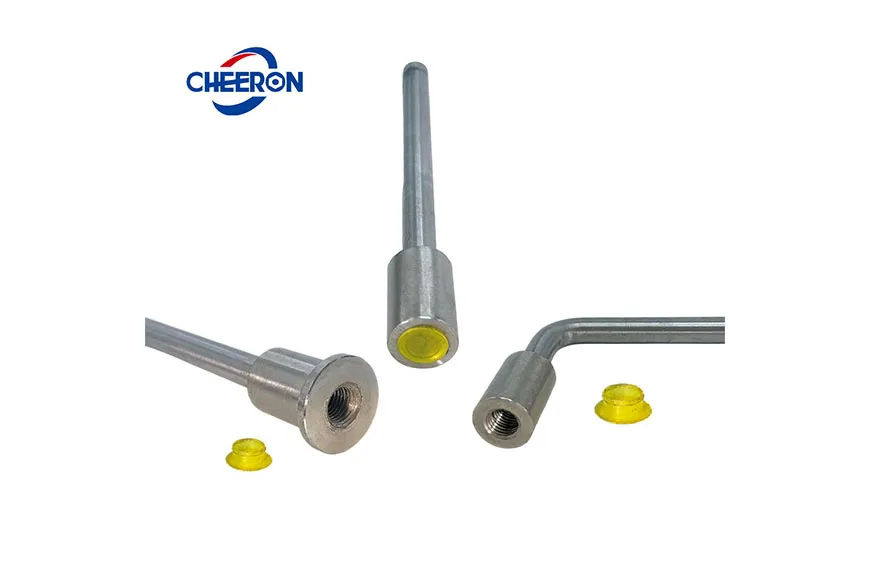

Cheeron ग्राउंडिंग टर्मिनल विभिन्न सामान्य ग्राउंडिंग सिस्टम के लिए तीन प्रकारों में डिज़ाइन किए गए हैं:

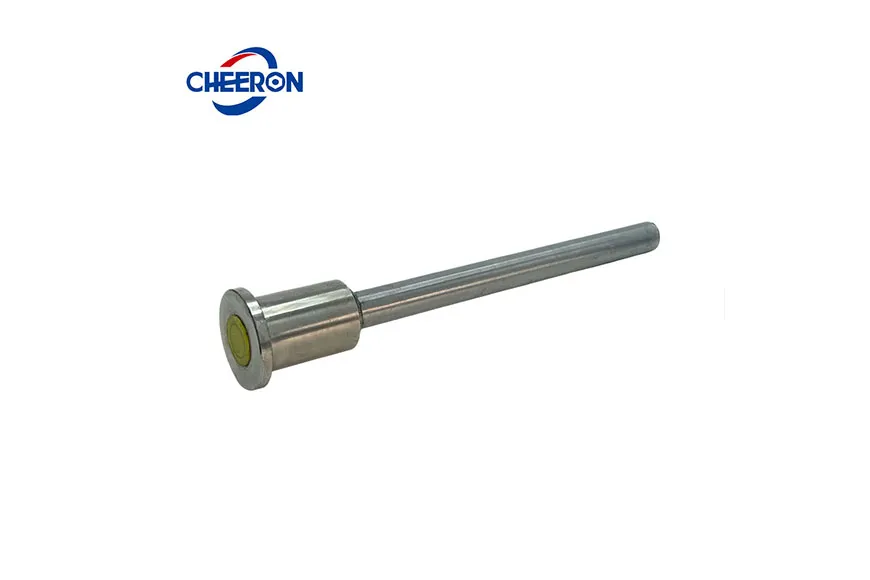

Type 1 Straight

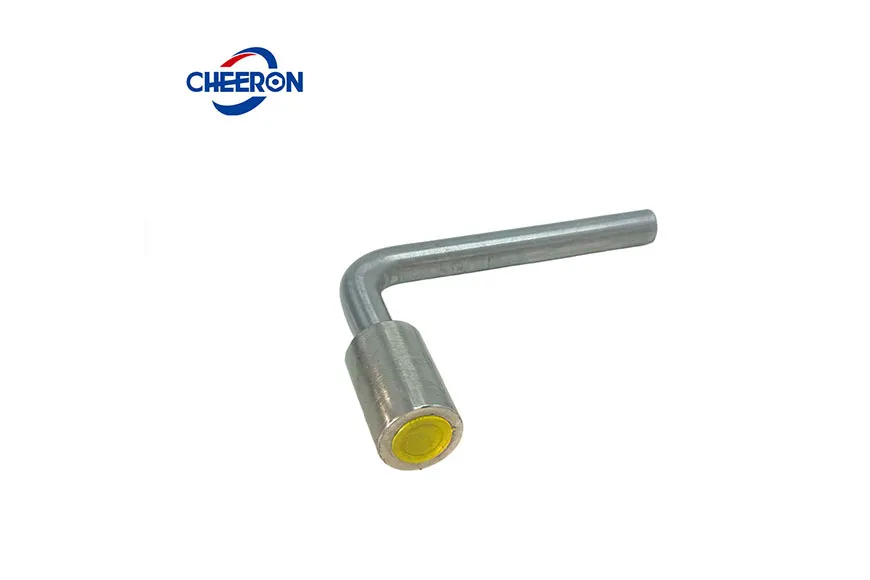

Type 2 L-shaped

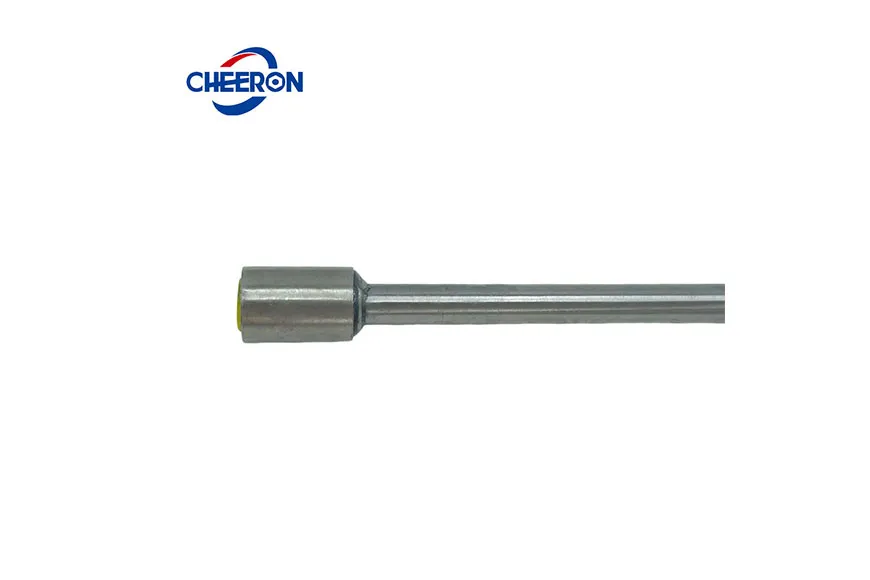

Type 3 Straight with a tray-shaped bottom
अनुप्रयोग: सुरंगों, रेलवे, या अन्य इंजीनियरिंग संरचनाओं में ग्राउंडिंग, जैसे कि बैलास्टलेस ट्रैक स्लैब में संपर्क तार टूटने के लिए सुरक्षात्मक ग्राउंडिंग, ट्रैक स्लैब के संरचनात्मक सुदृढीकरण का पूरा उपयोग करते हुए और संरचना के भीतर ग्राउंडिंग टर्मिनलों को एम्बेड करना।
