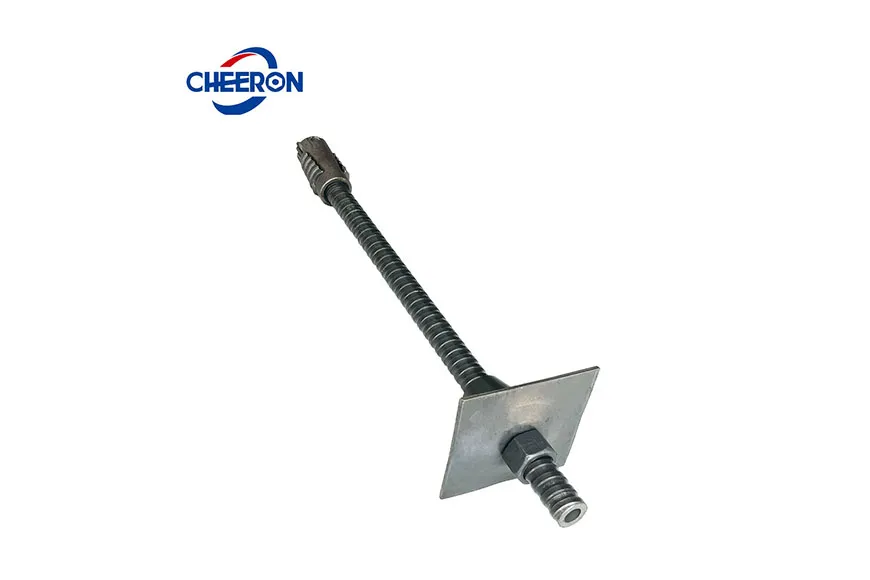

यांत्रिक रॉक बोल्ट एक नए प्रकार का प्रीस्ट्रेस्ड एंकर बोल्ट है जिसे रॉक एंकर बोल्ट और एंड एक्सपेंशन शेल के साथ कुशलतापूर्वक संयोजित किया गया है। एक्सपेंशन शेल ग्राउटिंग एंकर बोल्ट की स्थापना के बाद, स्टील एक्सपेंशन शेल एंकर फास्टनरों के खुलने से तुरंत प्रीस्ट्रेस प्रदान किया जाता है, जो समय पर आसपास की चट्टान के ढीलेपन और विरूपण को प्रभावी ढंग से नियंत्रित कर सकता है और एंकरिंग रेंज के भीतर आसपास की चट्टान में एक संपीड़न तनाव रिंग के गठन को बढ़ावा दे सकता है, जिससे आसपास की चट्टान पर एंकर बोल्ट के सुदृढीकरण प्रभाव और परियोजना की स्थिरता में और वृद्धि होती है।
| एंकर बोल्ट बॉडी | यांत्रिक एंकर फास्टनर्स | ||||
| व्यास | निम्न पराभव बल | अधिकतम बल | अधिकतम बल पर कुल विस्तार | अंतिम धारण क्षमता | लागू एंकर छिद्र का व्यास |
| 25mm | ≥150kN | ≥200kN | ≥5% | ≥84kN | 40-45mm |
| 32mm | ≥280kN | ≥360kN | ≥126kN | 51-56mm | |
| 38mm | ≥400kN | ≥500kN | ≥196kN | 65-70mm | |
| 51mm | ≥630kN | ≥800kN | ≥260kN | 76-90mm | |

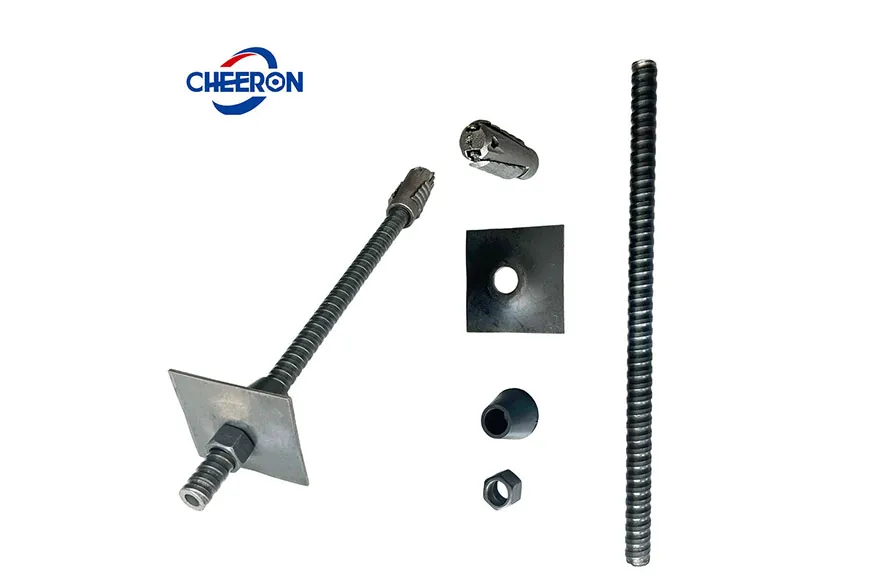

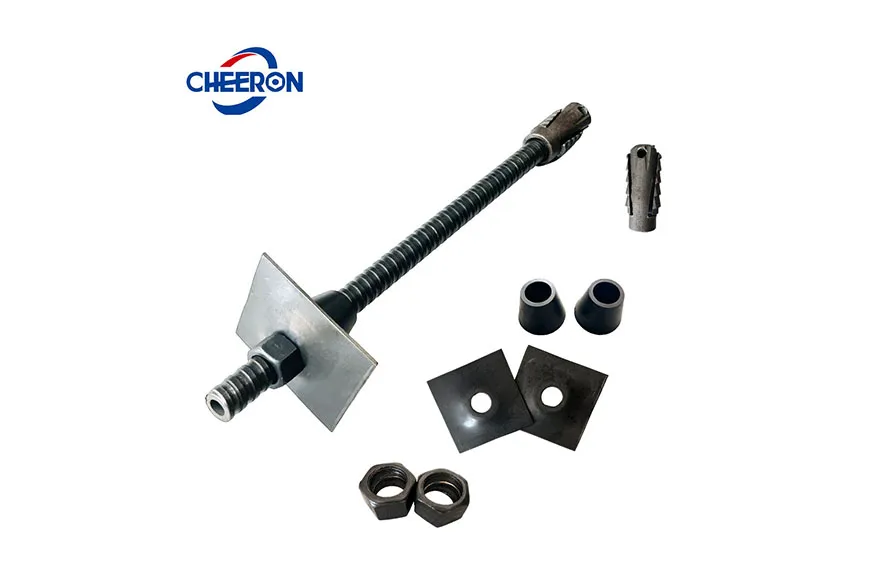

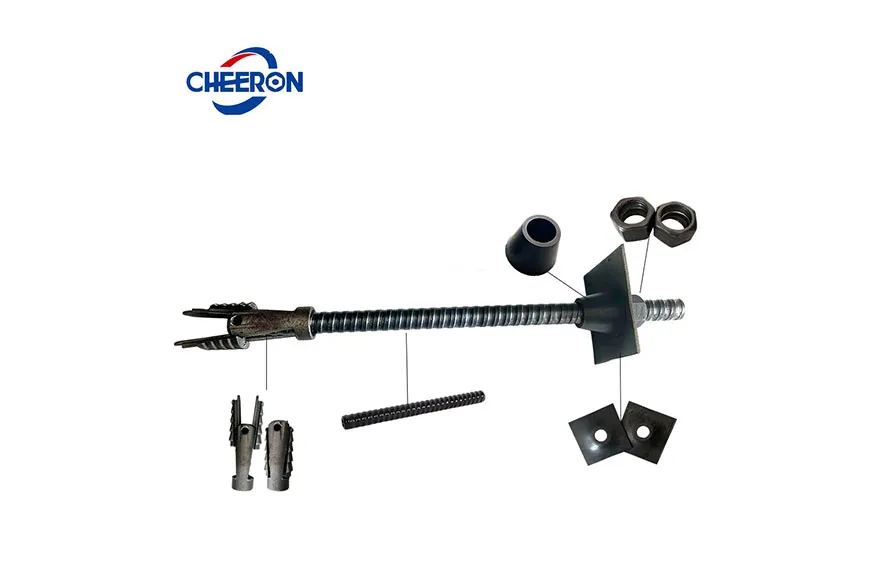

विस्तार शेल प्रकार का प्रीस्ट्रेस्ड होलो ग्राउटिंग एंकर बोल्ट एक खोखली रॉड बॉडी, स्टील एक्सपेंशन शेल एंकर फास्टनर, ग्राउटिंग प्लग, ग्राउटिंग पाइप, स्पेसर और हेक्सागोनल नट से बना होना चाहिए।
एक्सपेंशन शेल एंकर हेड एक मैकेनिकल संरचना को अपनाता है। टेंशनिंग और लॉकिंग के माध्यम से, यह तुरंत सपोर्ट फोर्स उत्पन्न कर सकता है, चट्टान के द्रव्यमान को जल्दी से जकड़ सकता है, और एक प्रेशर आर्च बनाने में मदद करता है, जिससे आसपास की चट्टान के ढीले होने को प्रभावी ढंग से दबाया जा सकता है।
यह एंकर बोल्ट सिस्टम प्रारंभिक चरण में टेंशनिंग के माध्यम से 60kN से 150kN तक प्रारंभिक प्रीस्ट्रेस प्रदान करता है, जिससे सक्रिय समर्थन बनता है, और एंकर बोल्ट की सिंगल-एंकर वहन क्षमता ≤200KN होती है; बाद के चरण में, यह फुल-लेंथ ग्राउटिंग बॉन्डिंग के माध्यम से फुल-लेंथ एंकरिंग के पैसिव सपोर्ट मैकेनिज्म में परिवर्तित हो जाता है। यह संयोजन विधि न केवल आसपास की चट्टान को मध्यम विरूपण से गुजरने देती है बल्कि इसकी स्व-सहायक क्षमता का भी पूरी तरह से दोहन करती है, जो आसपास की चट्टान की स्थिरता के लिए एक विश्वसनीय तकनीकी गारंटी प्रदान करती है।
पहले रॉड्स डाली जा सकती हैं, और फिर ग्राउटिंग से पहले प्रीस्ट्रेस लागू किया जाता है। ग्राउट खोखले स्टील पाइप के माध्यम से निचले सिरे से एंकर रॉड के सिर तक बहता है, जो ग्राउटिंग को पूर्ण रूप से सुनिश्चित कर सकता है।
प्रीस्ट्रेस्ड एक्सपेंशन शेल ग्राउटिंग एंकर बोल्ट पर्याप्त प्रीस्ट्रेस और फुल-लेंथ बॉन्डिंग सपोर्ट लागू करके उत्खनन के बाद टूटी हुई चट्टान की परत की समग्र स्थिरता को प्रभावी ढंग से बनाए रख सकता है, आसपास की चट्टान में अस्थिरता या यहां तक कि ढहने से बचा सकता है, और इसमें अच्छा एंकरिंग प्रभाव और स्थायित्व है।
विस्तार शेल ग्राउटिंग एंकर रॉड्स का उपयोग भूमिगत परियोजनाओं में उच्च तनाव वाली चट्टानी परतों में किया जाता है जहाँ रॉकबर्स्ट होता है।
विस्तार शेल ग्राउटिंग एंकर बोल्ट प्रभावी रूप से फ्रैक्चर्ड चट्टान परत की समग्र स्थिरता को बनाए रखता है।
विस्तार शेल ग्राउटिंग एंकर रॉड्स का उपयोग एंकरिंग सपोर्ट प्रोजेक्ट्स में किया जाता है, जहां चट्टान की परतें कठोर या मध्यम-कठोर होती हैं।
