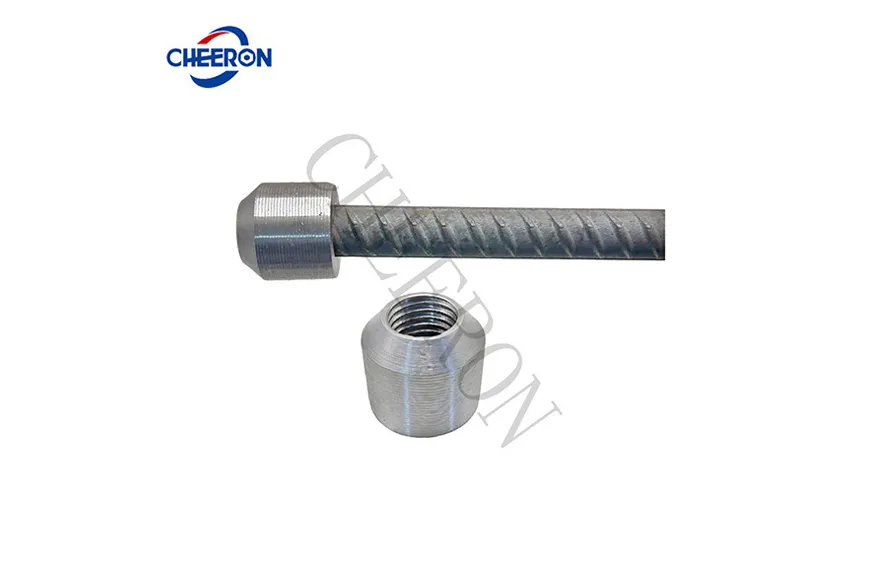

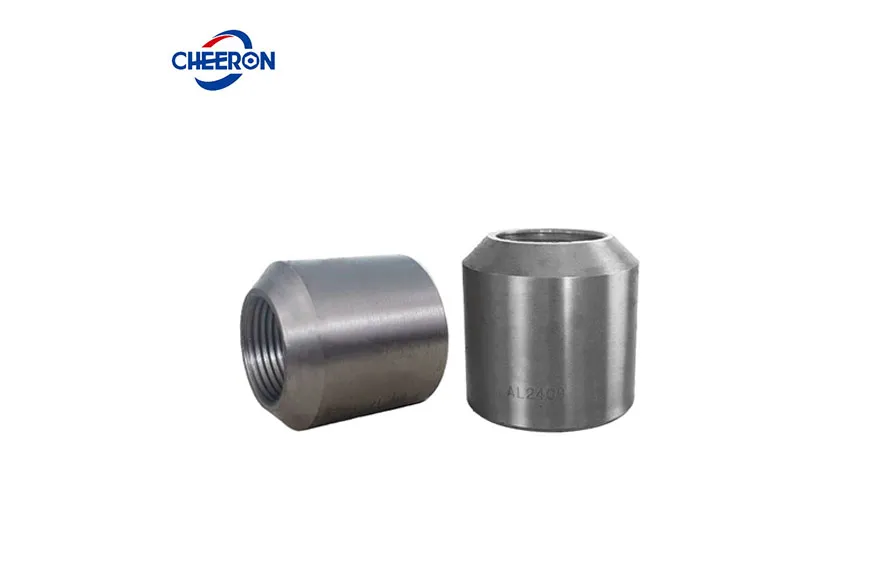

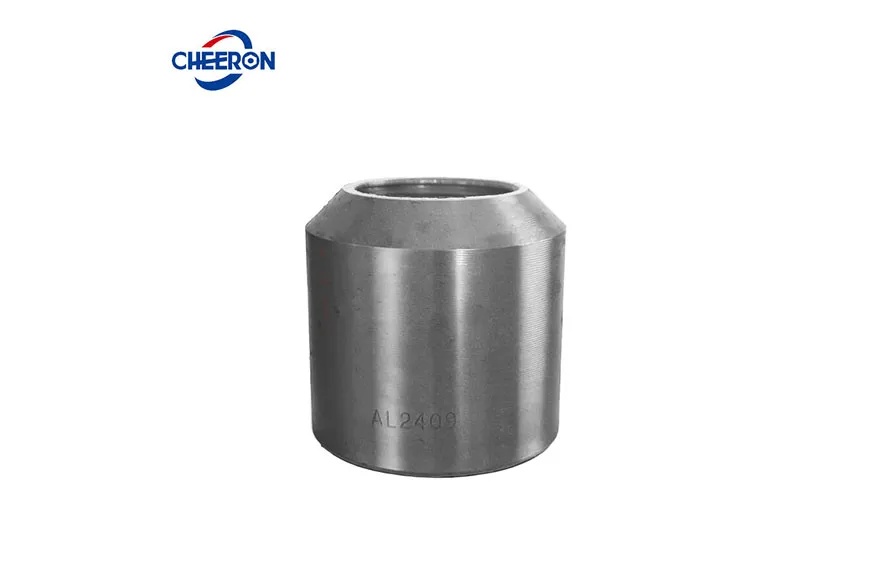

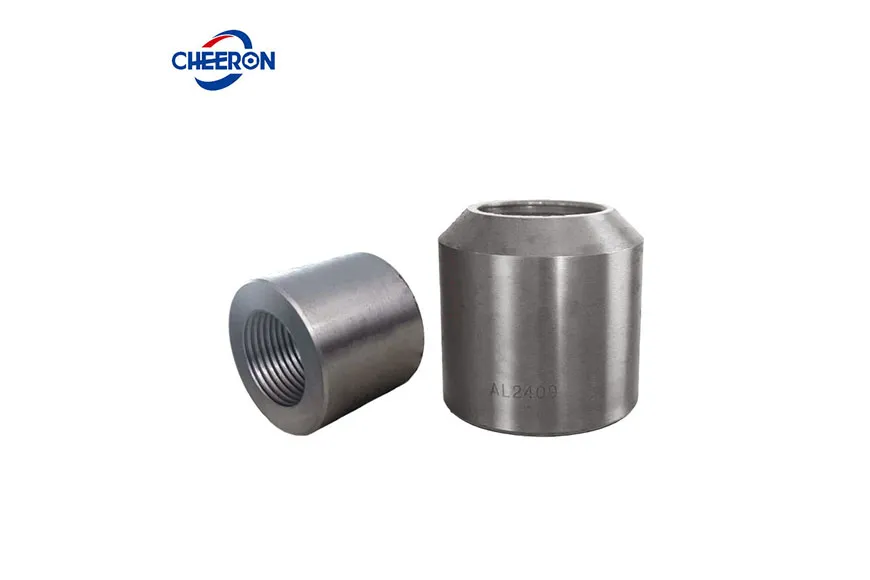

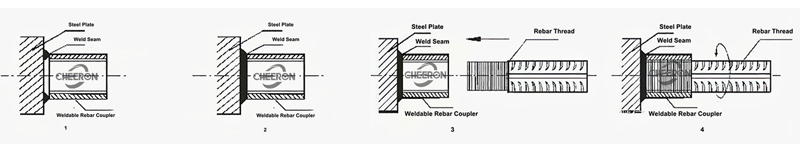

वेल्डेबल रीबार कपलर एक आंतरिक थ्रेड स्लीव है जिसका एक सिरा बेलनाकार और दूसरा सिरा शंक्वाकार होता है। कनेक्शन निर्माण में, पहले शंक्वाकार आकार के एक सिरे को कनेक्शन भाग में वेल्ड करें, और फिर सीधे थ्रेड वाली रीइन्फोर्सिंग बार के दूसरे सिरे को पेंच करके रीइन्फोर्सिंग बार का कनेक्शन पूरा करें।
 | ||||
| आयाम | कप्लर की लंबाई | थ्रेडेड बार की लंबाई | आंतरिक स्लीव के आंतरिक धागे की लंबाई | आंतरिक स्लीव के थ्रेडेड बार की लंबाई |
| (mm) | (mm) | (mm) | (mm) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
थ्रेडेड सिरे वाले रीबार और स्टील संरचनाओं के मिश्रित कनेक्शन की प्राप्ति ने अनुप्रयोग क्षेत्र को विस्तृत कर दिया है।
वेल्डेड सिरा अतिरिक्त कनेक्शन मजबूती प्रदान करता है।
कनेक्टर S45C / 40Cr स्टील से बना है, जो वेल्डेड भाग की मजबूती और थ्रेडेड कनेक्शन की विश्वसनीयता सुनिश्चित करता है।
अनुप्रयोग
वेल्डेड थ्रेडेड कप्लर का उपयोग रीबार और स्टील संरचनाओं, जैसे स्टील बीम या स्टील कॉलम, के बीच यांत्रिक कनेक्शन विधियों के लिए किया जाता है। इस कनेक्टर का एक सिरा थ्रेडेड होता है, और दूसरा सिरा स्टील प्लेट या अन्य स्टील संरचनाओं पर वेल्ड करने योग्य होने के लिए डिज़ाइन किया गया है। उदाहरण के लिए: पुल के पियर्स स्टील बीम से जुड़े होते हैं।
नोट्स
वेल्डिंग प्रक्रिया मानकों का पालन करना चाहिए ताकि वेल्डिंग दोष कनेक्शन की मजबूती को प्रभावित न करें।
थ्रेडेड सिरे और रीबार के बीच मिलान सुनिश्चित करना आवश्यक है।
