प्रबलित कंक्रीट संरचनाओं में, संरचनात्मक अखंडता, प्रभावी भार हस्तांतरण और दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए सही रीबार एंकरेज विधि का चयन करना महत्वपूर्ण है।
यह लेख सीधे एंकरेज, हुक्ड एंकरेज और मैकेनिकल एंकरेज-हेडेड बार के फायदे और नुकसानों की विस्तृत तुलना प्रदान करता है, साथ ही अनुबंधकर्ताओं को सूचित निर्णय लेने में मदद करने के लिए प्रमुख चयन कारकों और व्यावहारिक समस्याओं की रूपरेखा भी प्रस्तुत करता है।
रीबार एंकरेज उस महत्वपूर्ण निर्माण प्रक्रिया को संदर्भित करता है जिसमें मजबूत करने वाली छड़ें समर्थनों (बीम, कॉलम, दीवारें, नींव आदि) या कंक्रीट सदस्यों में विस्तारित होती हैं, जो बंधन और यांत्रिक एंकरिंग के माध्यम से मजबूत करने वाली छड़ों पर पड़ने वाले तनाव को प्रभावी ढंग से कंक्रीट में स्थानांतरित करती हैं।
यह मजबूत करने वाली छड़ों को खिंचने या फिसलने से रोकता है, जिससे समग्र संरचनात्मक तनाव समन्वय सुनिश्चित होता है।
Cheeron हेडेड बार के उदाहरण का उपयोग करते हुए, सुदृढीकरण एंकरेज का तनाव विश्लेषण नीचे दर्शाया गया है:
स्टील सुदृढीकरण द्वारा सहन किया जाने वाला तन्य तनाव कंक्रीट की तुलना में बहुत अधिक होता है। इसलिए, स्टील सुदृढीकरण को अपनी सतह के माध्यम से आसपास के कंक्रीट में बल स्थानांतरित करने के लिए गुजरना होगा, ताकि इसे सीधे खिंचने से रोका जा सके।
मजबूत करने वाली छड़ों के एंकरेज का उद्देश्य यह सुनिश्चित करना है कि जब स्टीलबार अपनी उपज शक्ति तक पहुँचने वाले तनाव के अधीन होता है या तनन विरूपण और टूटने से गुजरता है, तब भी एम्बेडेड स्टील सुदृढीकरण बाहर नहीं निकलेगा।
सामान्य मजबूत करने वाली छड़ों के एंकरेज तरीकों में शामिल हैं
सीधा एंकरेज
मुड़ा हुआ एंकरेज
मैकेनिकल एंकरेज-हेडेड बार

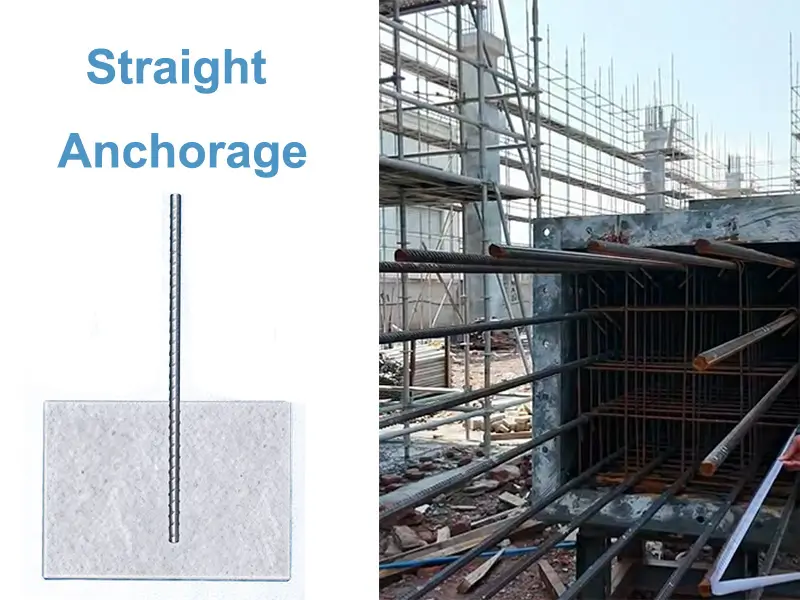

यह रीबार एंकरेज का सबसे सरल तरीका है। रीबार बिना मुड़े या एंकर हेड जोड़े सीधे समर्थन में विस्तारित होता है।
जब पर्याप्त एंकरेज स्थान होता है, तो यह सबसे सरल और सबसे किफायती तरीका है। एंकरेज लंबाई की गणना मानक सूत्र (जैसे, अमेरिकी ACI 318) के अनुसार की जा सकती है।
सरल निर्माण
विभिन्न प्रकार के रीबार के लिए उपयुक्त
लंबी एंकरेज लंबाई की आवश्यकता होती है
रीबार की सतह प्रसंस्करण के लिए उच्च आवश्यकताएं
1. पर्याप्त समर्थन आकार और अपेक्षाकृत कम सुदृढीकरण तनाव वाले स्थानों के लिए सीधा एंकरेज, जैसे कि बीम में लंगर डाले गए स्लैब बार या प्राथमिक बीम में द्वितीयक बीम।
2. छोटे व्यास वाले रीबार और कमजोर रीबार के लिए उपयुक्त।

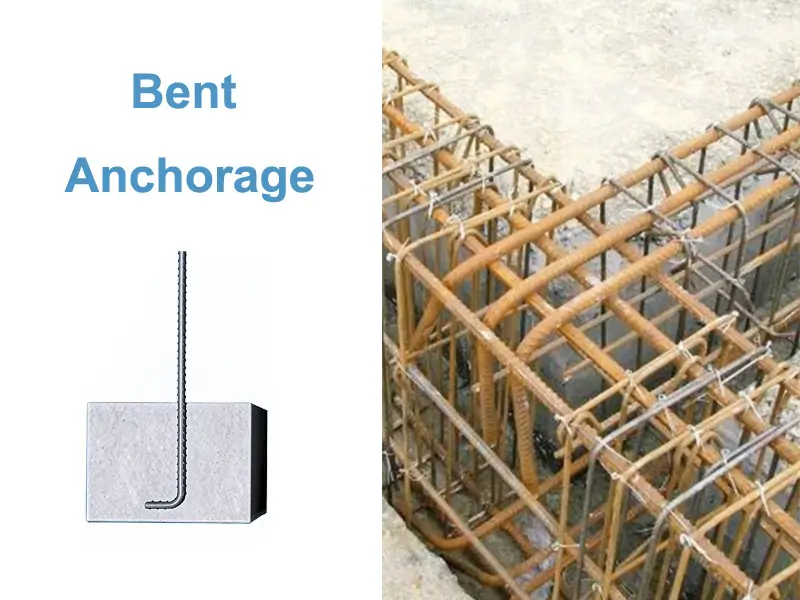

एक मुड़ा हुआ एंकर मजबूत करने वाली छड़ के सिरे को मोड़कर बनाया जाता है। इस प्रकार का एंकर सीधे खंड और मुड़े हुए खंड के संयोजन के माध्यम से बल स्थानांतरित करता है। मुड़ा हुआ खंड एंकरेज प्रभाव को बढ़ाने के लिए यांत्रिक इंटरलॉकिंग का उपयोग करता है।
समग्र एंकरेज लंबाई सीधे एंकर से छोटी होती है, लेकिन सीधे खंड की लंबाई को मनमाने ढंग से कम नहीं किया जा सकता है।
मुड़े हुए एंकर के लिए मजबूत करने वाली छड़ को मोड़ने की आवश्यकता होती है, जिससे निर्माण अधिक कठिन हो जाता है।
एंकरेज क्षेत्र में उच्च गुणवत्ता वाले कंक्रीट की आवश्यकता होती है।
अत्यधिक लंबे मुड़े हुए खंड जोड़ पर मजबूत करने वाली छड़ों की भीड़ का कारण बन सकते हैं।
वे सीमित स्थानों और बीम-एंड एंकरेज में उपयोग के लिए बहुत उपयुक्त हैं। उदाहरण के लिए, उनका उपयोग तब किया जा सकता है जब बीम-कॉलम जोड़ बहुत संकीर्ण हों और सीधे एंकरेज की लंबाई अपर्याप्त हो।

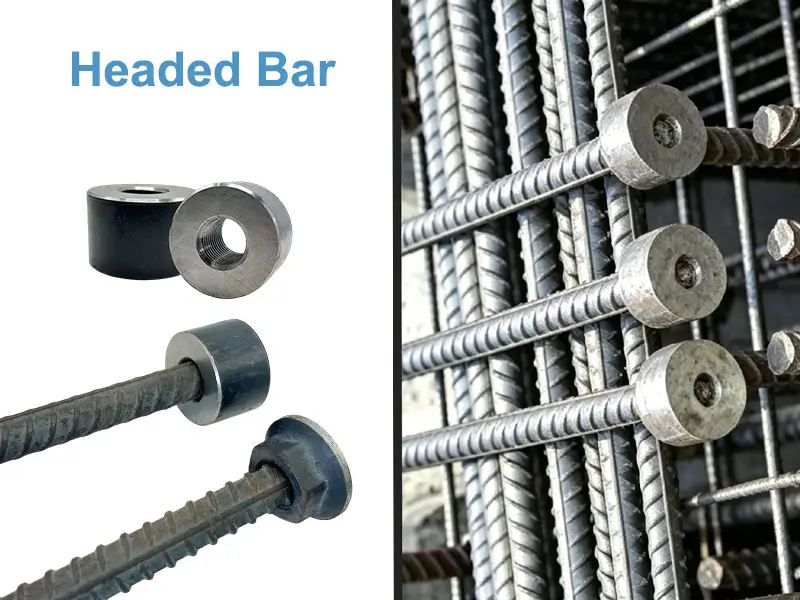

यांत्रिक रीबार एंकरिंग सिस्टम रीबार एंकरिंग का एक नया तरीका है। रीबार के सिरों पर विशिष्ट आकार के एंकरिंग टर्मिनल जोड़े जाते हैं, जिससे हेडेड बार बनते हैं।
1. एंकर हेड - मुख्य रूप से कंक्रीट संरचनाओं में उपयोग किया जाता है।
एंकर हेड और पूर्व-थ्रेडेड रीबार को कसने के लिए उपकरणों की आवश्यकता होती है।
2. वेल्डेबल कनेक्टर - मुख्य रूप से स्टील संरचनाओं में उपयोग किया जाता है।
रीबार पर थ्रेड करने से पहले रीबार कनेक्टर को स्टील प्लेट या कॉलम में प्री-वेल्ड करने की आवश्यकता होती है।
उच्च एंकरिंग शक्ति
कम आवश्यक एंकरिंग लंबाई
आसान निर्माण; केवल एंकर हेड और रीबार को कसने की आवश्यकता होती है
व्यापक प्रयोज्यता
कोर क्षेत्रों में रीबार की भीड़ को कम करता है
सीधे एंकरेज, हुक्ड एंकरेज और मैकेनिकल एंकरेज-हेडेड बार की तुलना
रीबार एंकरेज तरीके | एंकरेज लंबाई | स्टील सुदृढीकरण का उपयोग | लाभ | आवेदन का दायरा |
|
