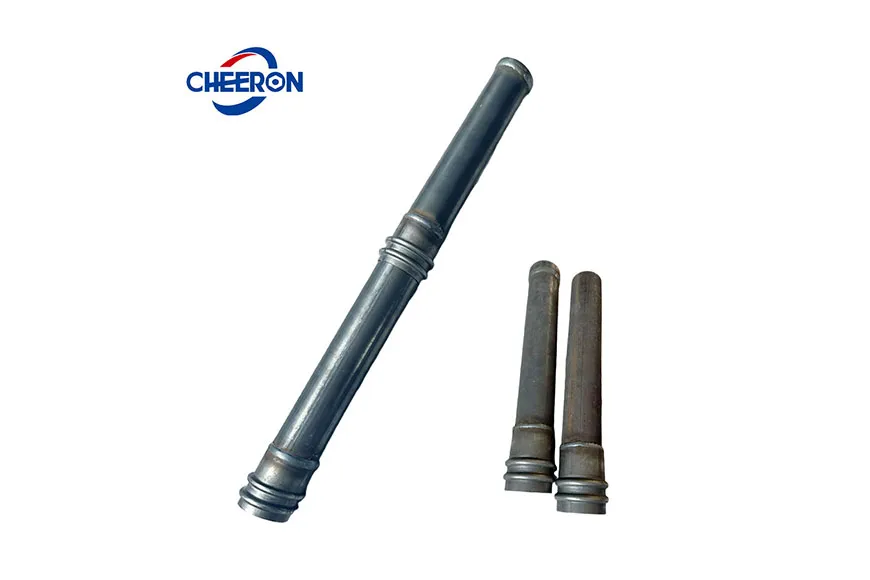

ध्वनि जांच पाइपों के अनुप्रयोगों में, क्लैंप-प्रकार का सोनिक लॉगिंग पाइप सबसे व्यापक रूप से उपयोग किया जाता है और स्थापित करने में सबसे आसान है। क्लैंप-प्रकार के सोनिक लॉगिंग पाइप को सॉकेट के अंत में दो उत्तल खांचों के साथ डिज़ाइन किया गया है। एक विशेष हाइड्रोलिक क्लैंप का उपयोग करके दो उत्तल खांचों को दबाकर, ध्वनिक जांच पाइप का विश्वसनीय कनेक्शन प्रभावी ढंग से प्राप्त किया जाता है। एक नए प्रकार की कनेक्शन विधि के रूप में, ध्वनि जांच पाइप का सबसे बड़ा लाभ यह है कि इसमें लागत कम करते हुए अपेक्षाकृत उच्च कनेक्शन शक्ति होती है। यह वर्तमान में सबसे व्यापक रूप से उपयोग किए जाने वाले ध्वनि जांच पाइपों के प्रकारों में से एक है।
| बाहरी व्यास/मिमी | दीवार की मोटाई/मिमी | लंबाई/मीटर | तन्य शक्ति/एमपीए | बढ़ाव/% |
| 50 | 1-3 | 3-12 | ≥315 | ≥14 |
| 53 | 1-3 | 3-12 | ||
| 57 | 1-3 | 3-12 | ||
| 60 | 1-3 | 3-12 |
क्लैंप-ऑन प्रकार के ध्वनिक जांच पाइप की सामग्री उच्च गुणवत्ता वाला Q235B स्टील पाइप है, जिसमें पर्याप्त यांत्रिक शक्ति होती है और यह 3000N के खिंचाव बल का सामना कर सकता है, जिससे यह सुनिश्चित होता है कि कास्ट-इन-प्लेस पाइल के कंक्रीट डालने की प्रक्रिया के दौरान पाइल में सोनिक ट्यूब विकृत नहीं होगी।
दोहरी बीमा सील
सॉकेट के अंत में दो उत्तल खांचे डिज़ाइन किए गए हैं, और उत्तल खांचे के अंदर सीलिंग रिंग प्रदान की गई हैं। विशेष हाइड्रोलिक प्लायर्स एक साथ दो उत्तल खांचे को दबाते हैं। दबाए गए भाग पर पाइप सामग्री बल के अधीन होती है और सिकुड़ती और विकृत होती है। दो उत्तल खांचे के बीच पाइप सामग्री की बाहरी परत पाइप सामग्री की भीतरी परत में गहराई से एम्बेड हो जाती है, इस प्रकार क्लैंप-प्रेस्ड ध्वनिक जांच पाइप के विश्वसनीय कनेक्शन को प्रभावी ढंग से प्राप्त करता है।

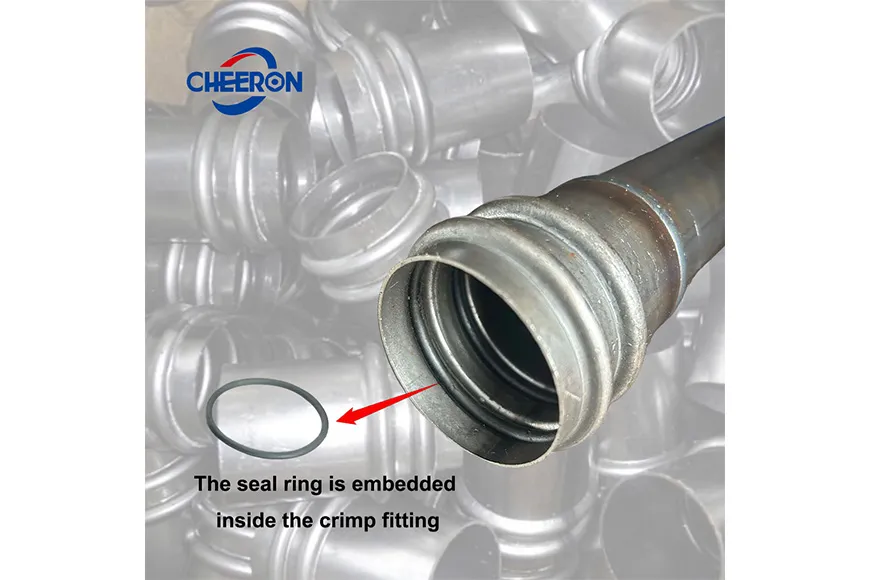

रबर सीलिंग रिंग दबाए जाने के बाद पाइप सामग्री की दो परतों के बीच विकृत और कसकर फिट हो जाती है, जो एक अत्यंत अच्छा दोहरा बीमा सीलिंग प्रभाव प्रदान करती है।

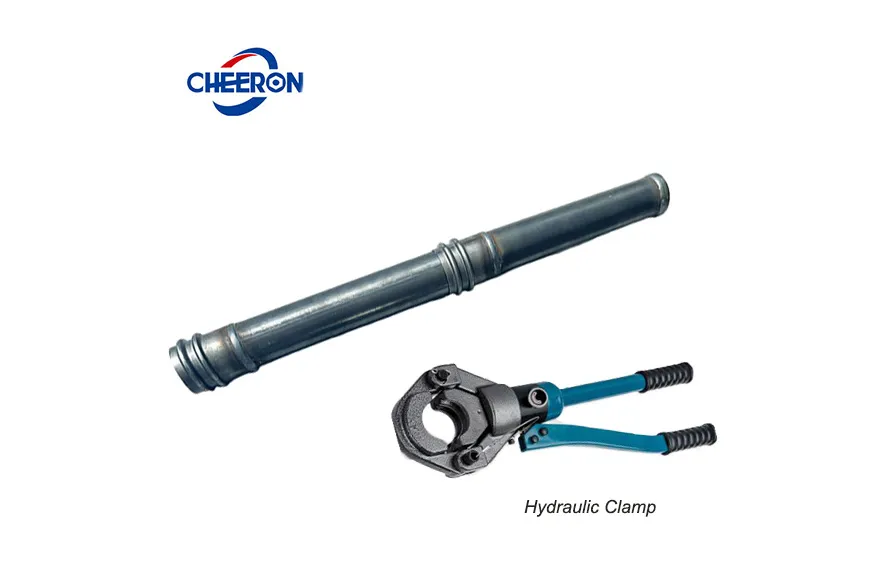

क्लैंप-ऑन प्रकार का ध्वनिक जांच पाइप बिजली की आवश्यकता नहीं है। सोनिक लॉगिंग पाइप एक विशेष हाइड्रोलिक क्लैंप से जुड़ा होता है, जो सरल और तेज़ है, साइट द्वारा प्रतिबंधित नहीं है, परिचालन लागत कम करता है और आर्थिक लाभ बढ़ाता है।
भूकंपीय मजबूती और सेवा जीवन को बढ़ाने के लिए उच्च गुणवत्ता वाले स्टील का चयन करें।
मजबूत संचालन कौशल, स्थापित करने में आसान, और बेहतर निर्माण दक्षता।
यह डबल-बेयरिंग डिज़ाइन अपनाता है, जिसमें मजबूत इंटरफेस हैं, जो स्थिर तन्यता और टॉर्क प्रतिरोध प्रदर्शन सुनिश्चित करते हैं।
