हेडेड बार, जिसे व्यापक रूप से थ्रेडेड रीबार एंकर प्लेट्स के रूप में भी जाना जाता है, आधुनिक कंक्रीट संरचनाओं में यांत्रिक एंकरेज की एक अभिनव और अत्यधिक कुशल विधि का प्रतिनिधित्व करते हैं। यह तकनीक पारंपरिक रीबार एंकरेज तकनीकों की तुलना में महत्वपूर्ण लाभ प्रदान करती है। विशेष रूप से, जटिल जोड़ों में इस यांत्रिक रीबार एंकरेज प्रणाली को अपनाने से साइट पर रीबार डिटेलिंग और स्थापना में नाटकीय रूप से सरलीकरण होता है। बोझिल हुक वाली सरियों को बदलकर, यह प्रभावी रूप से रीबार की भीड़भाड़ और घनी पैक्ड स्टील को बांधने में आने वाली कठिनाइयों को कम करता है। इसके अलावा, एंकर प्लेट्स का उपयोग स्वाभाविक रूप से कनेक्शन नोड के संरचनात्मक प्रदर्शन को बढ़ाता है और, महत्वपूर्ण रूप से, कंक्रीट डालने और संघनन की गुणवत्ता में सुधार करता है, जिससे बेहतर दीर्घकालिक स्थायित्व और संरचनात्मक अखंडता सुनिश्चित होती है।
| विनिर्देश | आकार (व्यास*मोटाई) | पिच | वजन(किग्रा) |
| 12 | 33*15.5 | 2 | 0.08 |
| 14 | 33*15.5 | 2.5 | 0.08 |
| 16 | 38*16 | 2.5 | 0.08 |
| 18 | 43*18 | 2.5 | 0.13 |
| 20 | 49*20 | 2.5 | 0.15 |
| 22 | 52*22 | 2.5 | 0.2 |
| 25 | 60.5*25.5 | 3 | 0.3 |
| 28 | 66*29 | 3 | 0.38 |
| 32 | 76.5*32 | 3 | 0.58 |
| 36 | 85*36 | 3 | 1 |
| 40 | 95*40 | 3 | 1.3 |

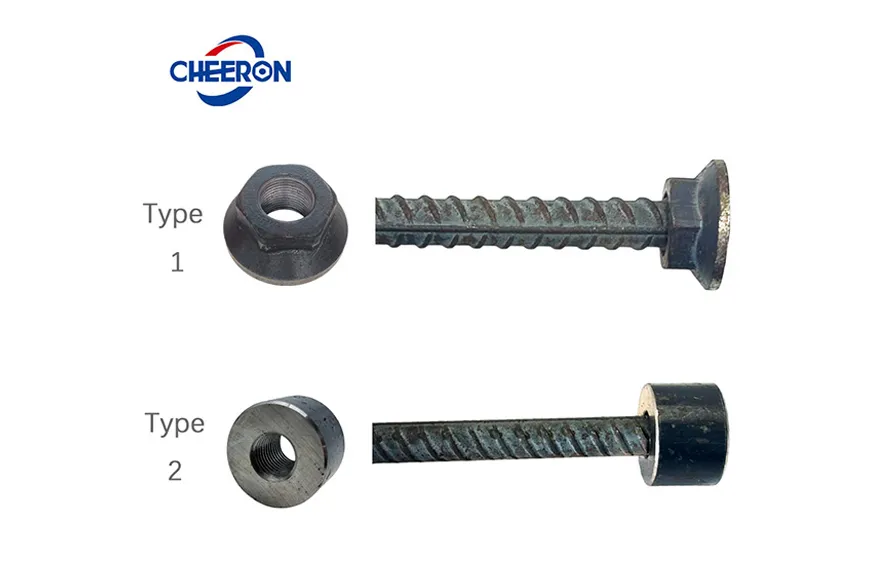

प्रकार 1:

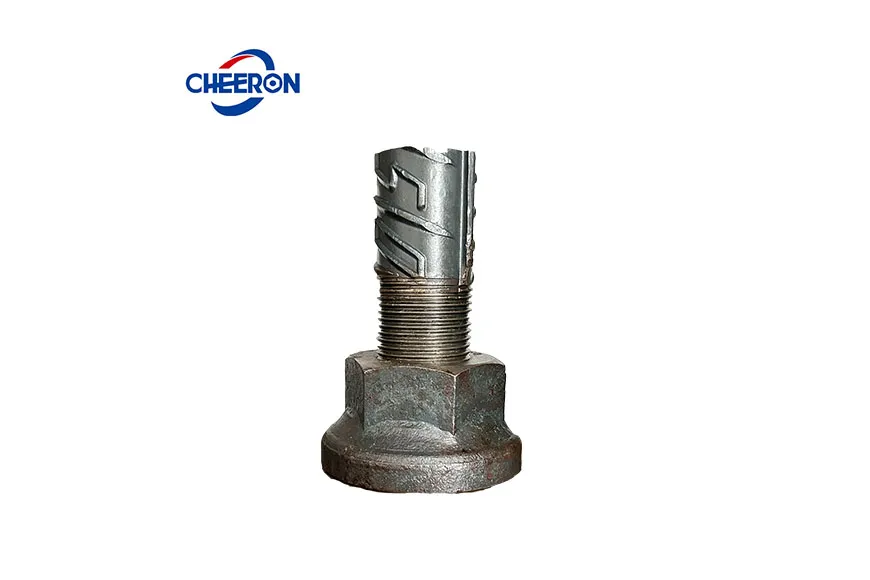

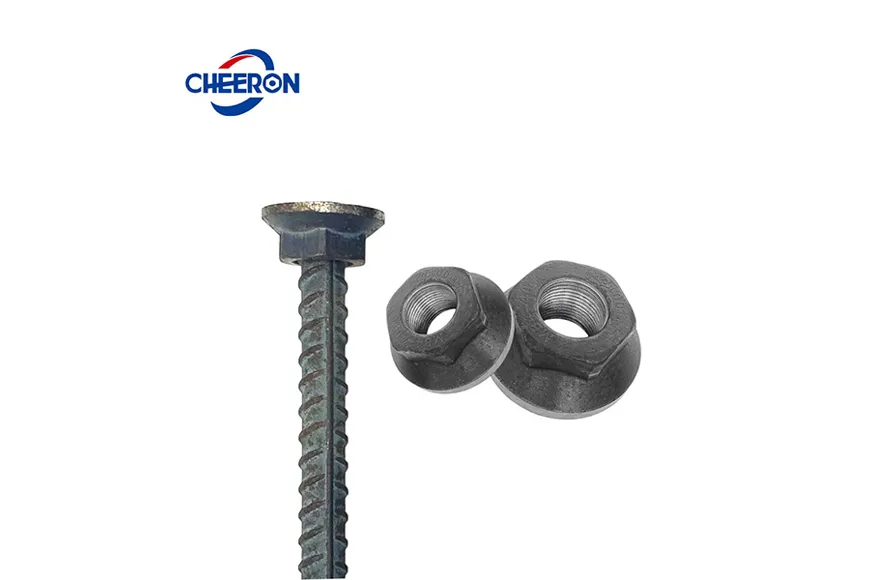

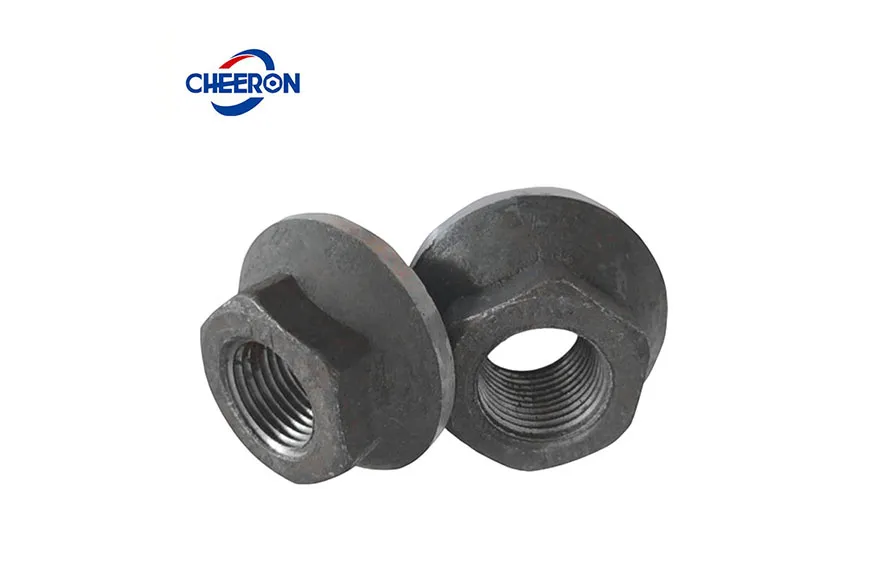

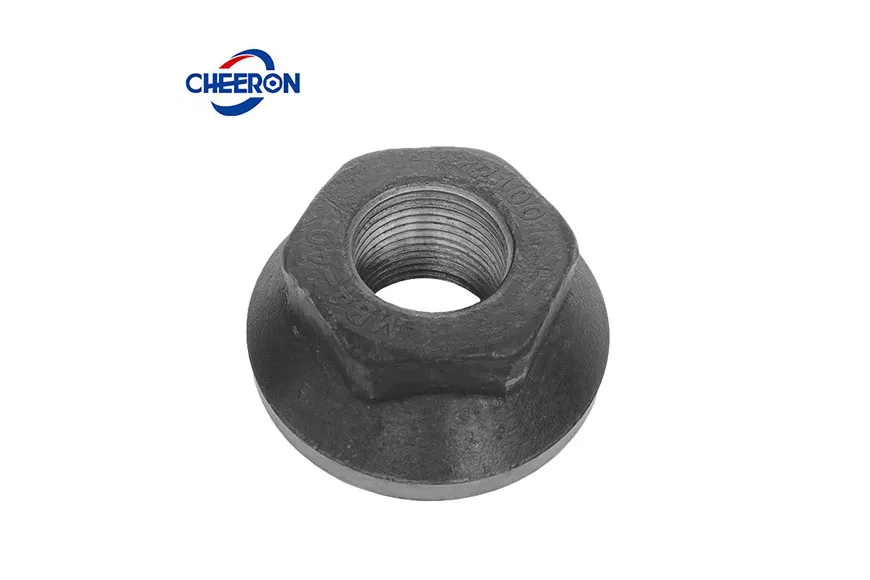

हेक्सागोनल हेडेड बार: एक एंकर प्लेट जो पैड (दबाव वहन करने वाली प्लेट) और नट (कनेक्शन सिरे) को एक में जोड़ती है और सीधे थ्रेड के माध्यम से रीइन्फोर्सिंग बार के शीर्ष से जुड़ी होती है।

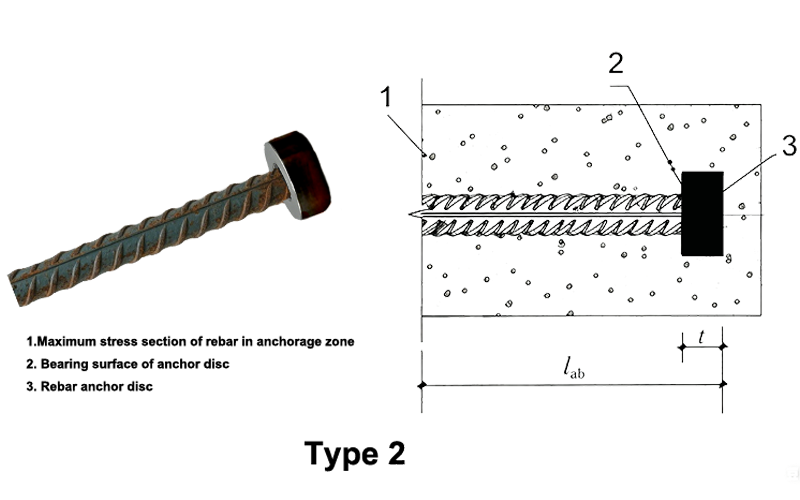

प्रकार 2:

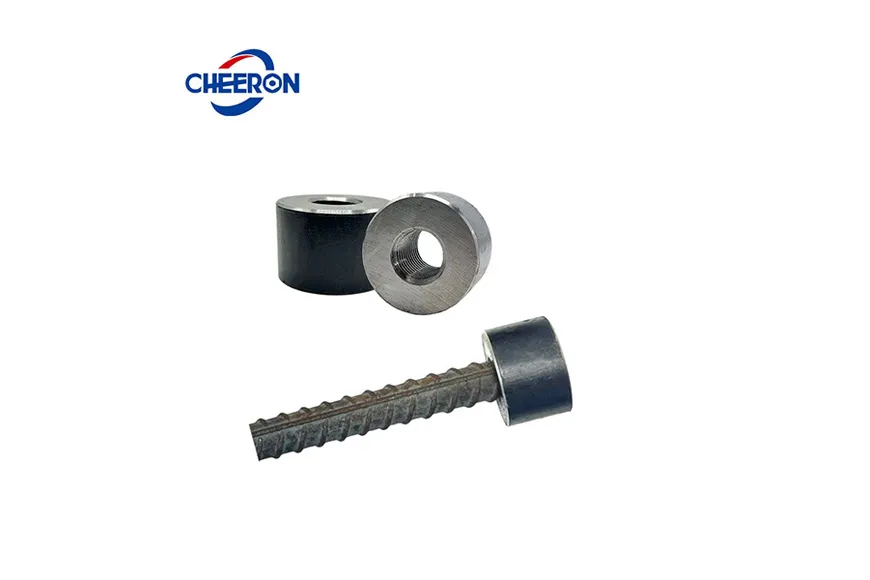

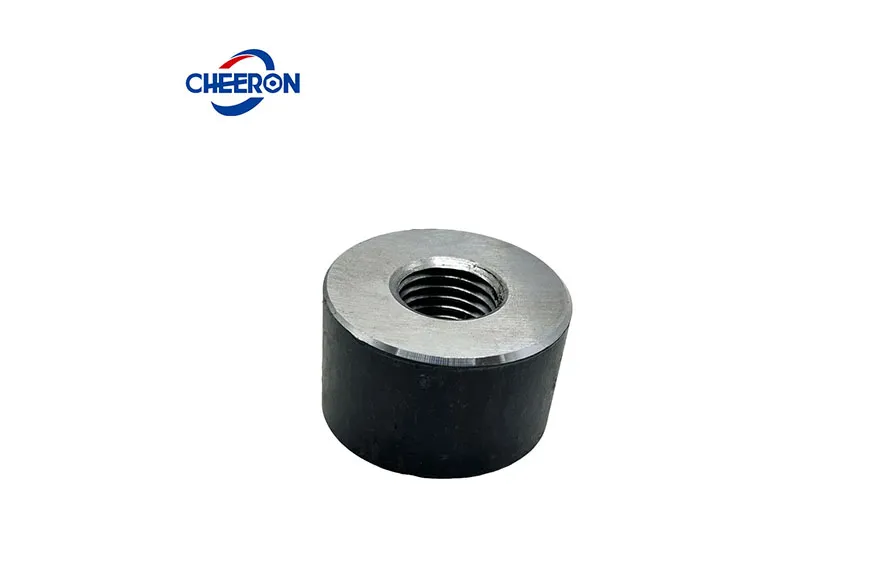

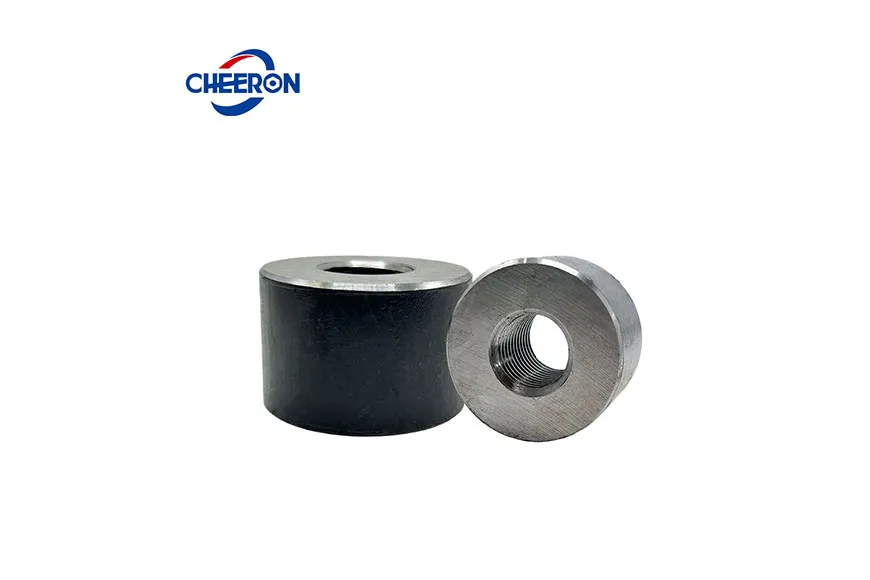

सर्कुलर हेडेड कप्लर (टर्मिनेटर): इस प्रणाली में सर्कुलर हेडेड कप्लर (या टर्मिनेटर कप्लर) को रीबार के सीधे थ्रेडेड सिरे से जोड़ा जाता है।
पारंपरिक स्टील बार एंकरिंग तकनीक की तुलना में, जटिल नोड्स पर मैकेनिकल स्टील बार एंकरिंग तकनीक स्टील बार इंजीनियरिंग के निर्माण को सरल बना सकती है।
यह घने और भीड़भाड़ वाले स्टील बार को बांधने की कठिनाई को कम करता है और नोड्स की भार वहन क्षमता में सुधार करता है।
यह तकनीक कंक्रीट डालने की गुणवत्ता को भी बढ़ाती है, यह दर्शाती है कि कैसे विशिष्ट रीइन्फोर्समेंट कप्लर प्रकार विशिष्ट एंकरिंग चुनौतियों को हल करने के लिए विकसित होते हैं।
हेडेड बार को कारखानों में उत्पादित किया जा सकता है और व्यावसायिक रूप से आपूर्ति की जा सकती है, जो पारंपरिक मुड़े हुए स्टील बार एंकरिंग और सीधे स्टील बार एंकरिंग की जगह लेता है, जिससे स्टील की बचत होती है और निर्माण सुविधाजनक होता है।
हेडेड बार सुदृढीकरण का उपयोग फ्रेम संरचना के बीम-कॉलम जोड़ों के लिए पारंपरिक मुड़े हुए सुदृढीकरण को बदलने के लिए किया जाता है।
इसका उपयोग सिंपली सपोर्टेड बीम सपोर्ट, बीम या स्लैब के लिए शियर सुदृढीकरण के रूप में किया जाता है, जो पारंपरिक मुड़े और सीधे बार के एंकरिंग की जगह लेता है।

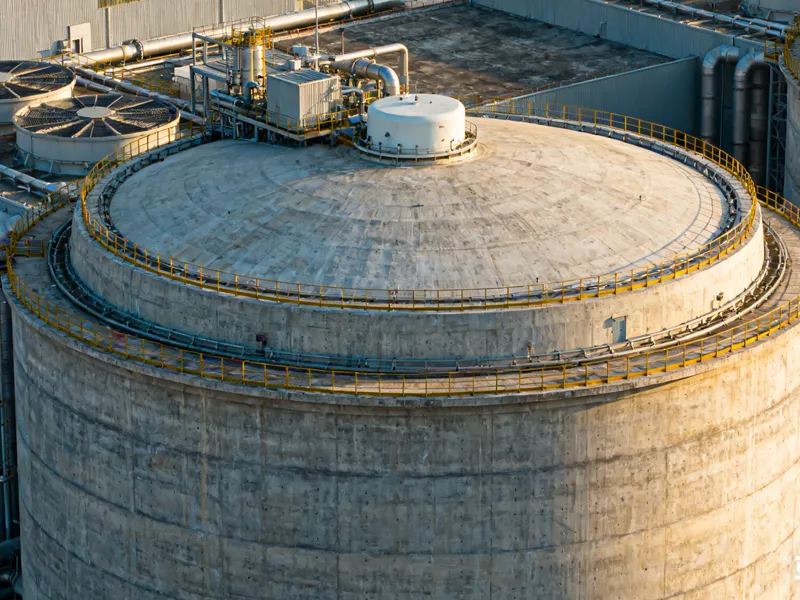

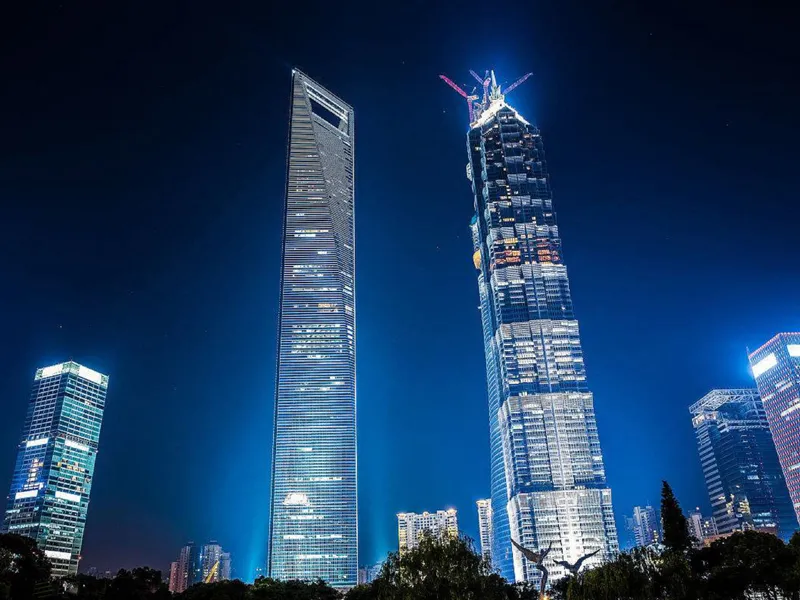

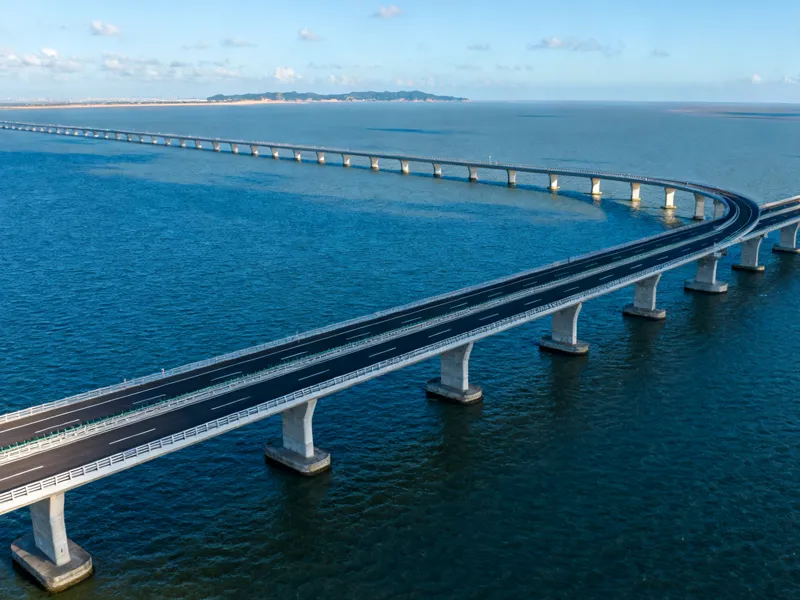

हेडेड बार के अनुप्रयोगों की एक विस्तृत श्रृंखला है। सिविल इंजीनियरिंग और निर्माण परियोजनाएं, जिनमें भवन, पुल, जल संसाधन और जलविद्युत, परमाणु ऊर्जा संयंत्र, मेट्रो आदि शामिल हैं, सभी को बड़ी मात्रा में स्टील बार की आवश्यकता होती है और स्टील बार एंकरिंग तकनीक की आवश्यकता होती है।
एक एकल रीइन्फोर्सिंग बार के लिए एंकरिंग ऑपरेशन का समय 3 मिनट से अधिक नहीं होता है (हुक बाइंडिंग की तुलना में कार्य घंटों में 50% की बचत), और इसे निर्माण के लिए प्रीफैब्रिकेट किया जा सकता है (जैसे एंकर रीइन्फोर्सिंग बार केज के समग्र हॉइस्टिंग से पहले एंकरिंग प्लेट की स्थापना पूरी करना)।
मैकेनिकल एंकरिंग में वेल्डिंग के लिए कोई हीट-अफेक्टेड ज़ोन नहीं होता। टाइफून से प्रभावित क्षेत्रों में, एंकर प्लेट नोड्स 2 मिलियन साइकिल लोड टेस्ट के बाद भी कोई स्लिप डिफॉर्मेशन नहीं दिखाते, जो वेल्डेड एंकरिंग से बेहतर है।
पारंपरिक हुक एंकरिंग के बजाय, घनी रीइन्फोर्स्ड स्टील क्षेत्र में क्रॉस-इंटरफेरेंस कम हो जाती है। अनुप्रस्थ जोड़ने वाली छड़ें हुक के बजाय एंकर प्लेटों का उपयोग करती हैं, ताकि कास्ट-इन-प्लेस सेक्शन में स्टील बार टकराव की समस्या का समाधान हो सके।
