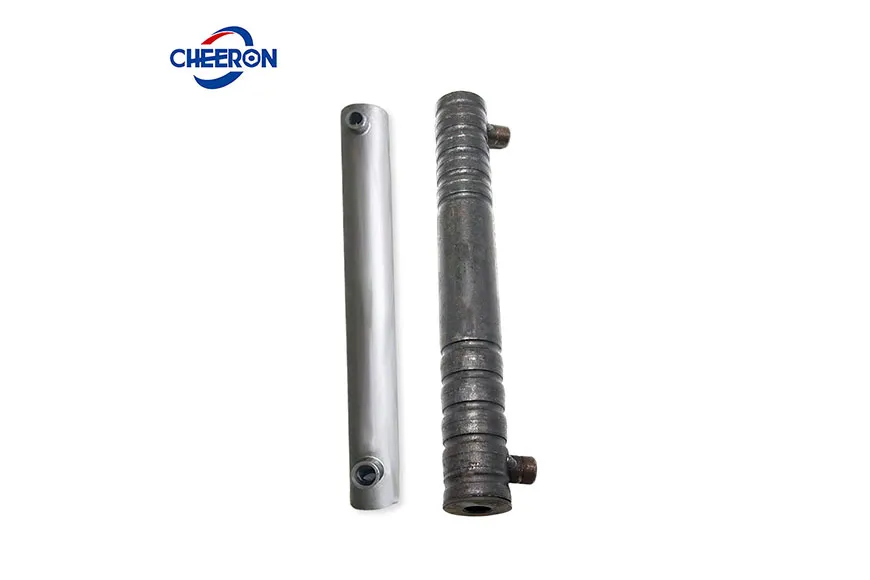

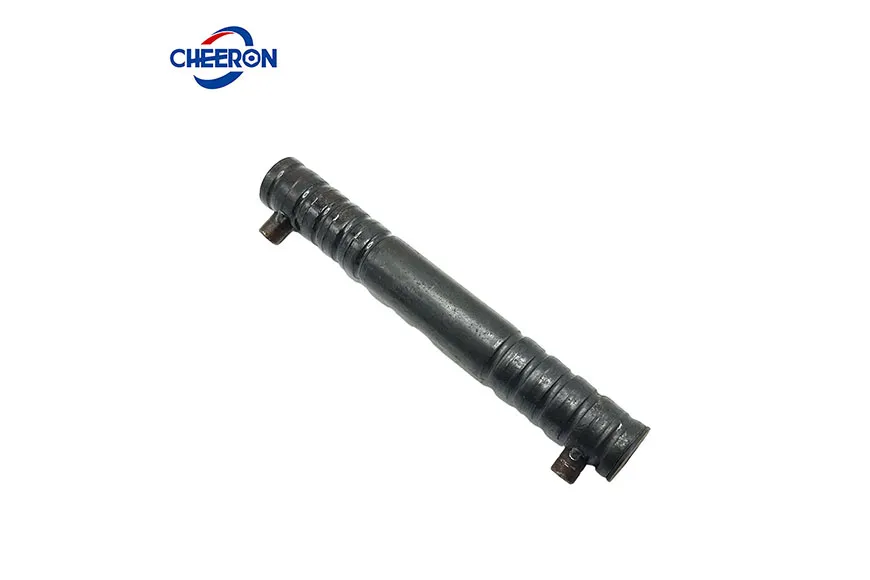

ग्राउट कप्लर्स, जिन्हें ग्राउटिंग स्लीव या ग्राउट स्प्लिस कप्लर के नाम से भी जाना जाता है, आधुनिक निर्माण में रीबार बट स्प्लिसिंग के लिए आवश्यक उच्च-प्रदर्शन यांत्रिक कनेक्टर हैं। प्रत्येक कप्लर को पूर्ण और ठोस कनेक्शन सुनिश्चित करने के लिए एक ग्राउट इनलेट पोर्ट और एक वेंट पोर्ट के साथ सटीक रूप से डिज़ाइन किया गया है।
ग्राउट कप्लर रेंज में अर्ध-ग्राउटेड स्लीव और पूर्ण-ग्राउटेड स्लीव दोनों शामिल हैं, जो विभिन्न कंक्रीट संरचनात्मक अनुप्रयोगों के लिए लचीले समाधान प्रदान करते हैं।
संचालन का सिद्धांत एक विशेष ग्राउट मिश्रण पर निर्भर करता है जो सख्त होने पर, रीबार के सिरों और स्लीव को एकीकृत करता है, निर्बाध भार स्थानांतरण प्राप्त करता है और एक संरचनात्मक सातत्य बनाता है। स्वतंत्र तन्यता परीक्षणों ने लगातार दिखाया है कि CHEERON ग्राउट कप्लर्स रीबार के मूल सामग्री की ताकत से अधिक कनेक्शन शक्ति प्रदान करते हैं। यह असाधारण प्रदर्शन इस रीइन्फोर्समेंट में कप्लर जॉइंट को बेहतर भूकंपीय प्रतिरोध और अधिकतम संरचनात्मक अखंडता की मांग करने वाली परियोजनाओं के लिए आदर्श बनाता है।
| अर्ध-ग्राउटिंग | |||||

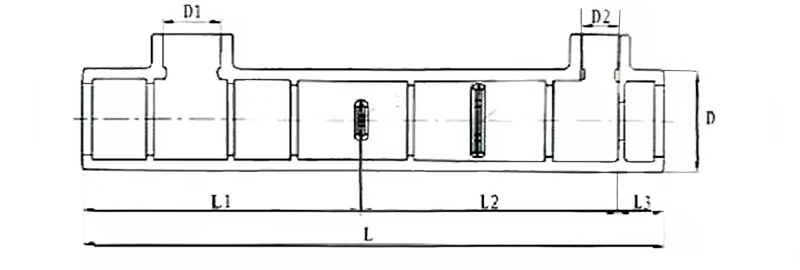

| रीबार व्यास (मिमी) | मानक आकार (मिमी) | ||||
| L | D | L1 | D1 | D2 | |
| 12 | 140 | 112 | 24 | 13 | 36 |
| 14 | 157 | 125 | 24 | 14.7 | 38 |
| 16 | 174 | 150 | 30 | 16.5 | 40 |
| 18 | 193 | 160 | 31 | 19 | 42 |
| 20 | 206 | 168 | 33.5 | 21 | 44 |
| 22 | 231 | 185 | 39 | 23 | 48 |
| 25 | 259 | 212 | 43 | 26 | 53 |
| 28 | 288 | 238 | 48 | 29 | 61 |
| पूर्ण-ग्राउटिंग | |||||||
| रीबार व्यास (मिमी) | मानक आकार (मिमी) | ||||||
| L | L1 | L2 | L3 | D | D1 | D2 | |
| 12 | 250 | 120 | 108.5 | 21.5 | 44 | 25 | 16 |
| 14 | 280 | 135 | 123.5 | 21.5 | 46 | 25 | 16 |
| 16 | 310 | 150 | 138.5 | 21.5 | 48 | 25 | 16 |
| 18 | 350 | 170 | 158.5 | 21.5 | 50 | 25 | 16 |
| 20 | 370 | 180 | 168.5 | 21.5 | 52 | 25 | 16 |
| 22 | 410 | 200 | 188.58 | 21.5 | 54 | 25 | 16 |
| 25 | 450 | 220 | 208.5 | 21.5 | 58 | 25 | 16 |
| 28 | 505 | 250 | 233.5 | 21.5 | 62 | 25 | 16 |
| 32 | 570 | 280 | 268.5 | 21.5 | 66 | 25 | 16 |
| 32 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 36 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 40 | 810 | 405 | 362.5 | 21.5 | 95 | 17.5 | 17.5 |

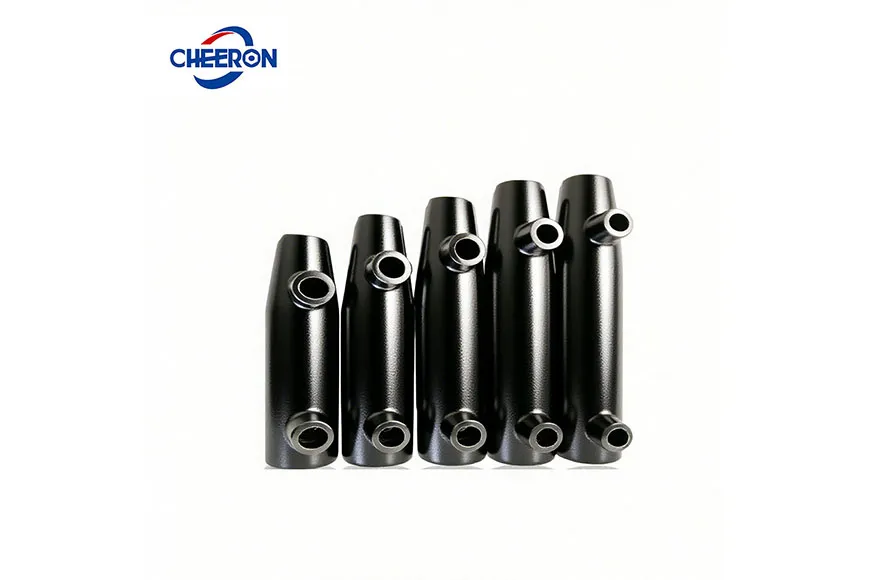

प्रकार 1: अर्ध-ग्राउटिंग प्रकार

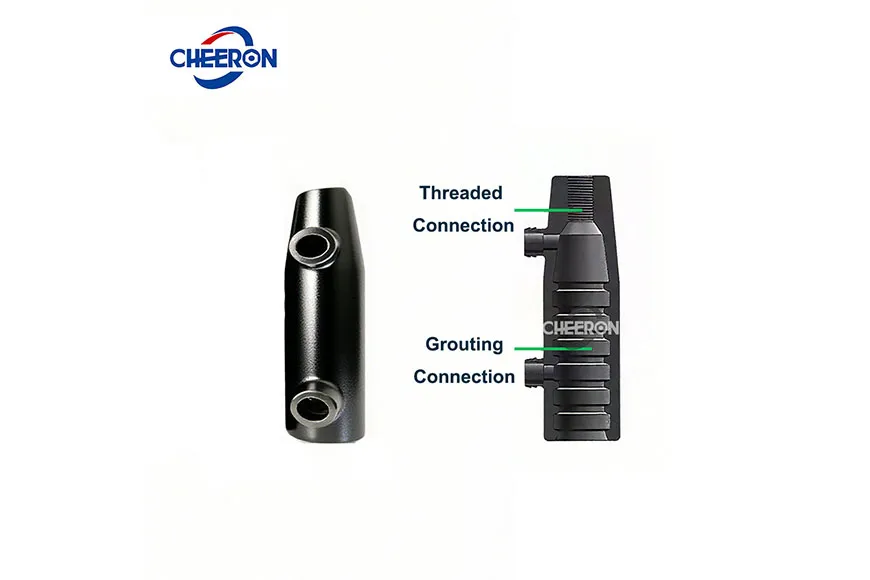

एक सिरा स्लीव ग्राउटिंग द्वारा जुड़ा होता है, और दूसरा सिरा यांत्रिक कनेक्शन द्वारा रिइन्फोर्सिंग बार के ग्राउटिंग स्लीव से जुड़ा होता है।

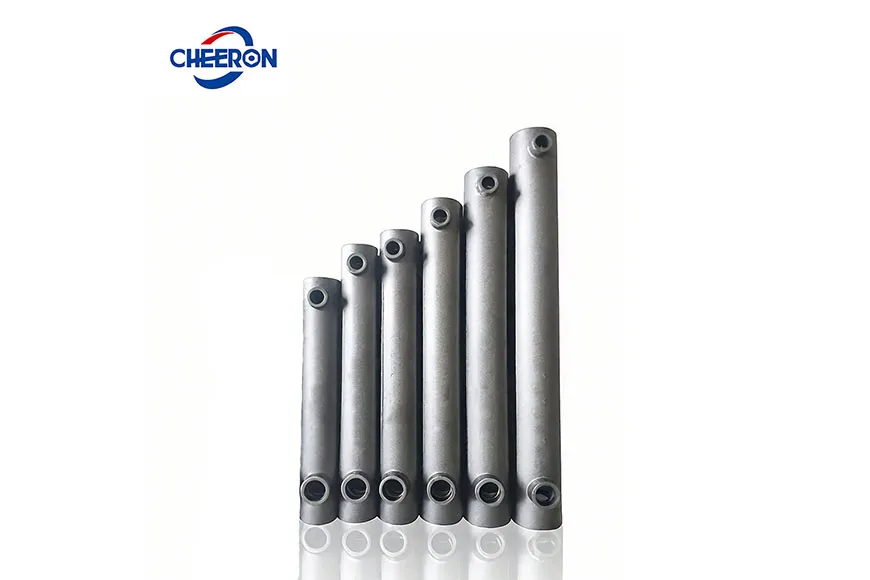

प्रकार 2: पूर्ण ग्राउटिंग प्रकार
एक ग्राउटिंग स्लीव जिसके दोनों सिरे स्लीव ग्राउटिंग द्वारा जुड़े होते हैं।

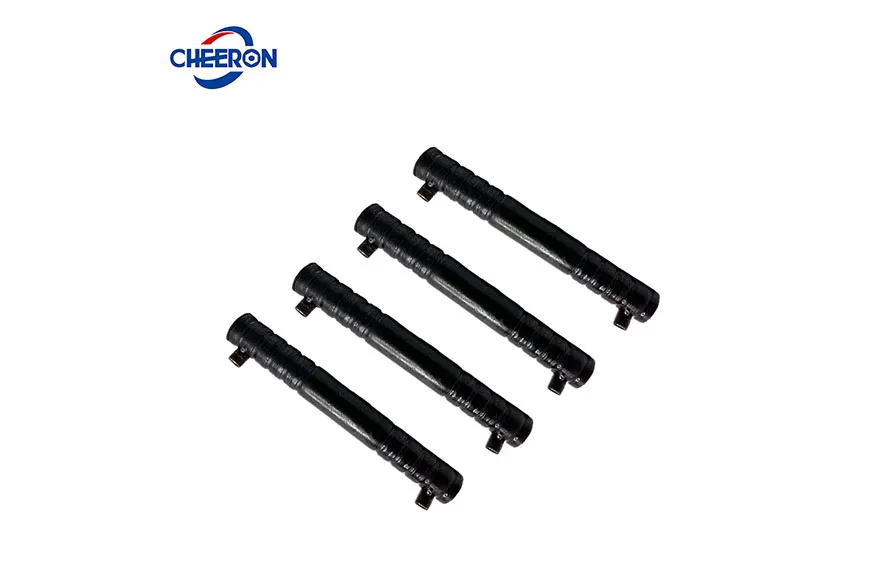

अर्ध-ग्राउटिंग स्लीव (जोड़): कंपोनेंट फैक्ट्री में, स्टील बार के थ्रेड्स को प्रोसेस करने के लिए ग्राउट कपलर आवश्यक है।
पूर्ण ग्राउटिंग स्लीव (जोड़): कंपोनेंट फैक्ट्री में स्टील बार के थ्रेड्स को प्रोसेस करने की आवश्यकता नहीं है, जिससे निर्माण अधिक सुविधाजनक होता है।
ग्राउट कपलर प्रीफैब्रिकेटेड कंपोजिट कंक्रीट संरचनाओं में 12 मिमी से 40 मिमी व्यास वाले HRB और TMT रेबार को जोड़ने के लिए उपयुक्त है।
अनुप्रयोग विशेष रूप से निम्नलिखित कनेक्शनों के लिए शामिल हैं:
प्रीकास्ट कॉलम और प्रीकास्ट बीम (प्रीकास्ट फ्रेम कॉलम और बीम) में अनुदैर्ध्य लोड-बेयरिंग सुदृढीकरण।
प्रीकास्ट शीयर दीवारों (प्रीकास्ट शीयर वॉल) में ऊर्ध्वाधर सुदृढीकरण।
ग्राउटेड स्प्लिस कपलर का उपयोग मौजूदा भवनों के नवीनीकरण या पुनर्निर्माण (मौजूदा संरचना का रेट्रोफिटिंग) के दौरान कास्ट-इन-प्लेस (CIP) संरचनाओं में ऊर्ध्वाधर और क्षैतिज रेबार को जोड़ने के लिए भी किया जा सकता है।
ऊर्ध्वाधर प्रीकास्ट तत्वों में लोड-बेयरिंग रेबार के जोड़ के लिए, अर्ध-ग्राउटेड स्लीव या पूर्ण-ग्राउटेड स्लीव का उपयोग किया जा सकता है।
क्षैतिज प्रीकास्ट तत्वों में अनुदैर्ध्य लोड-बेयरिंग सुदृढीकरण को कास्ट-इन-प्लेस (CIP) क्लोजर स्ट्रिप पर जोड़ने के लिए, पूर्ण-ग्राउटेड स्लीव का उपयोग किया जा सकता है।
उत्कृष्ट भूकंपीय प्रदर्शन, ग्राउटिंग सामग्री और स्टील बार के बीच रासायनिक बंधन और यांत्रिक इंटरलॉकिंग के दोहरे प्रभावों के माध्यम से, पारंपरिक वेल्डेड जोड़ों की तुलना में 1.5 गुना ऊर्जा अपव्यय क्षमता प्राप्त करता है।
ग्राउट कप्लर का सेवा जीवन 100 वर्ष तक पहुँचता है, जो साधारण वेल्डेड जोड़ों की तुलना में तीन गुना अधिक है, जो दीर्घकालिक स्थायित्व सुनिश्चित करता है।
पूर्वनिर्मित घटकों के मानकीकृत उत्पादन और सटीक साइट-आधारित संयोजन के माध्यम से, निर्माण अधिक सुविधाजनक हो जाता है।
