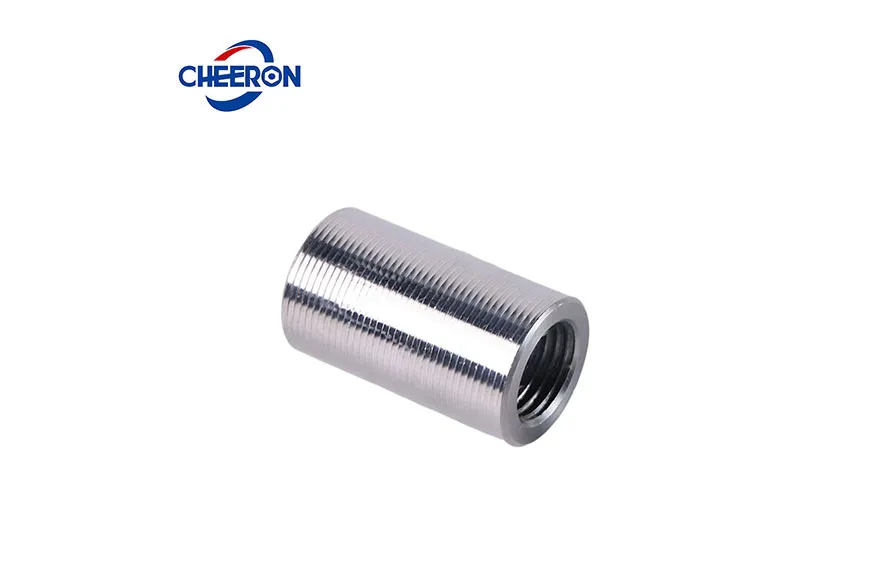

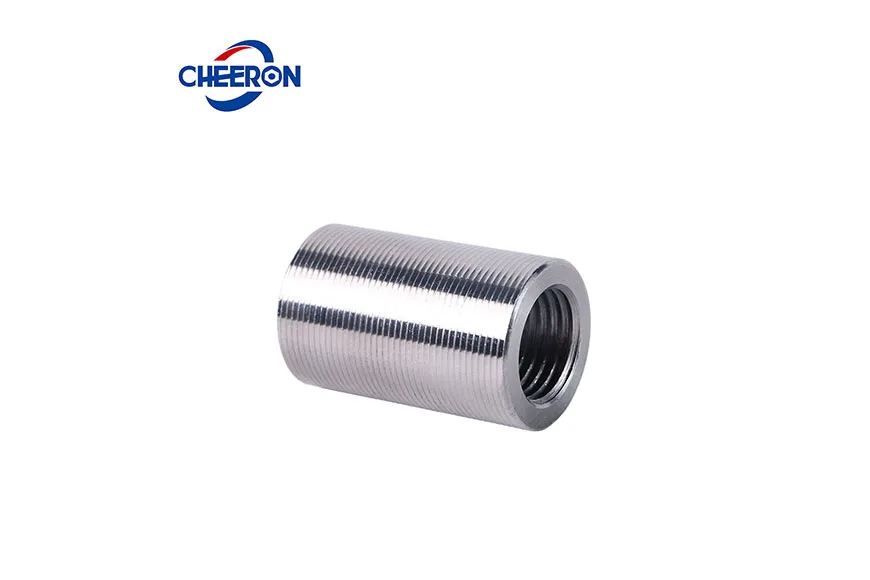

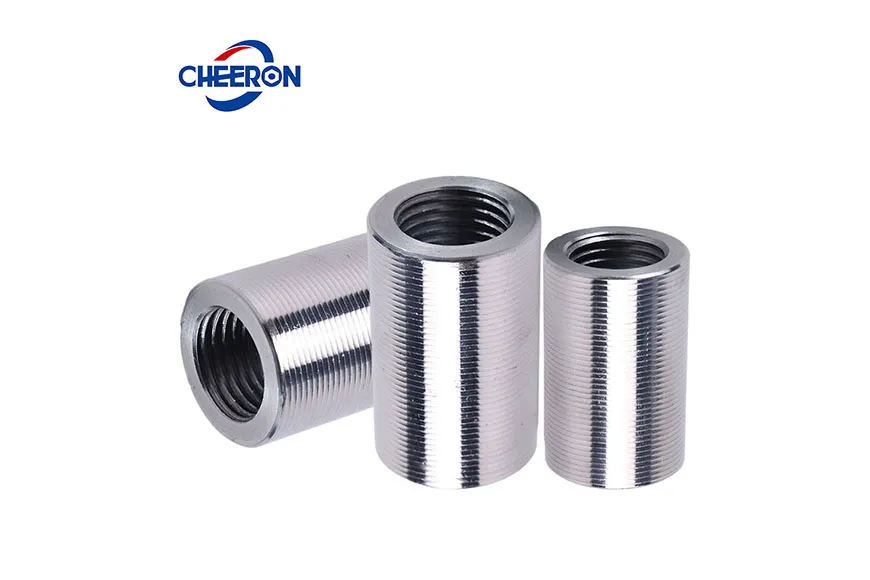

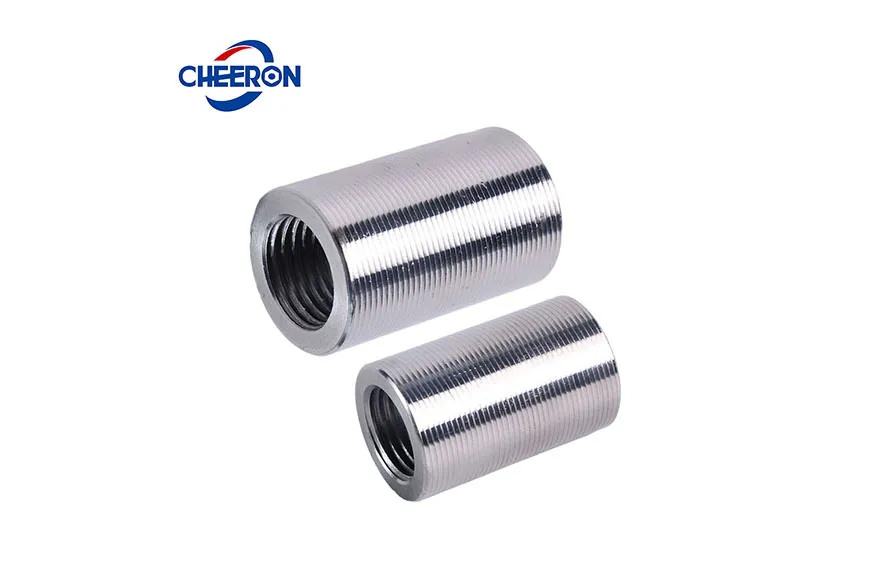

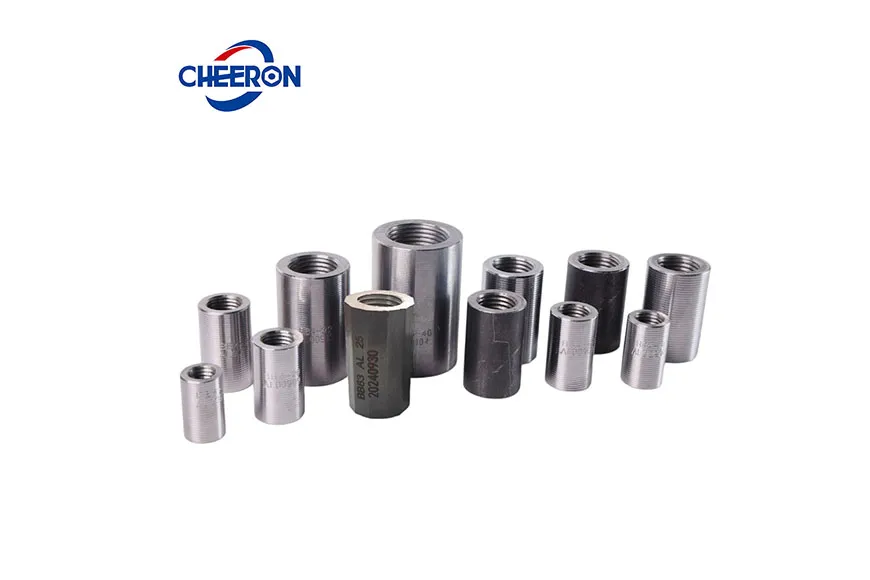

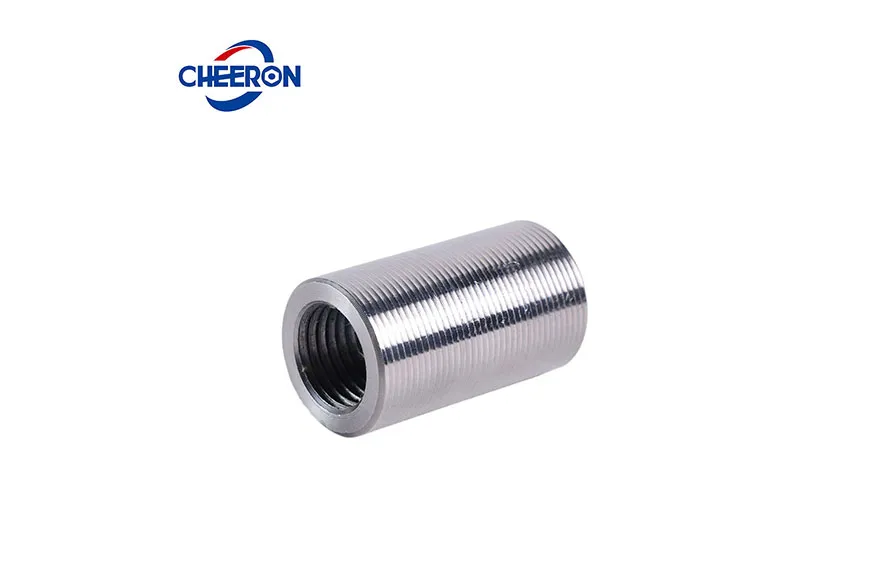

रीबारों के लिए यांत्रिक कनेक्शन प्रणाली बंधाई और वेल्डिंग के बाद रीबार जोड़ों की तीसरी पीढ़ी की तकनीक है। रोलिंग सीधी थ्रेड कनेक्शन प्रणाली रीबारों के यांत्रिक कनेक्शन का एक प्रकार है। रिब स्ट्रिपिंग और रोलिंग सीधी थ्रेड कनेक्शन स्लीव रिब स्ट्रिपिंग और रोलिंग को एकीकृत करती है। इसमें बनी थ्रेड्स की उच्च सटीकता और रोलिंग व्हील की लंबी सेवा अवधि होती है। यह वर्तमान में सीधी थ्रेड स्लीव कनेक्शन की मुख्यधारा तकनीक है।
| रीबार व्यास मिमी | बाहरी व्यास(मिमी) | लंबाई(मिमी) | ||
| रीबार सामर्थ्य स्तर ≤400 | रीबार सामर्थ्य स्तर 500 | रीबार सामर्थ्य स्तर ≤400 | रीबार सामर्थ्य स्तर 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
थ्रेडेड स्लीव कनेक्शन का उपयोग साइट पर 12 से 50 मिमी (#4 से #14) के ऊर्ध्वाधर, क्षैतिज या किसी भी झुकाव कोण पर HRB, TMT और अन्य उच्च-शक्ति ग्रेड के थ्रेडेड रीबार को जोड़ने के लिए किया जा सकता है।
कनेक्शन की ताकत अधिक होती है, और जोड़ की तन्य शक्ति मूल सामग्री के बराबर होती है। यांत्रिक गुण भवन संरचनाओं की भूकंपीय आवश्यकताओं को पूरा करते हैं।
उच्च गुणवत्ता वाले 45c/40cr स्टील से बना, CNC उपकरण उच्च थ्रेड फिट सटीकता प्रदान करता है, जिससे गुणवत्ता संबंधी जोखिम कम होते हैं।
यह उच्च ऊंचाई वाले कम तापमान और आर्द्र वातावरण से प्रभावित नहीं होता, इसमें कोई हीट-अफेक्टेड ज़ोन दोष नहीं होते, और निर्माण दक्षता में सुधार करता है।

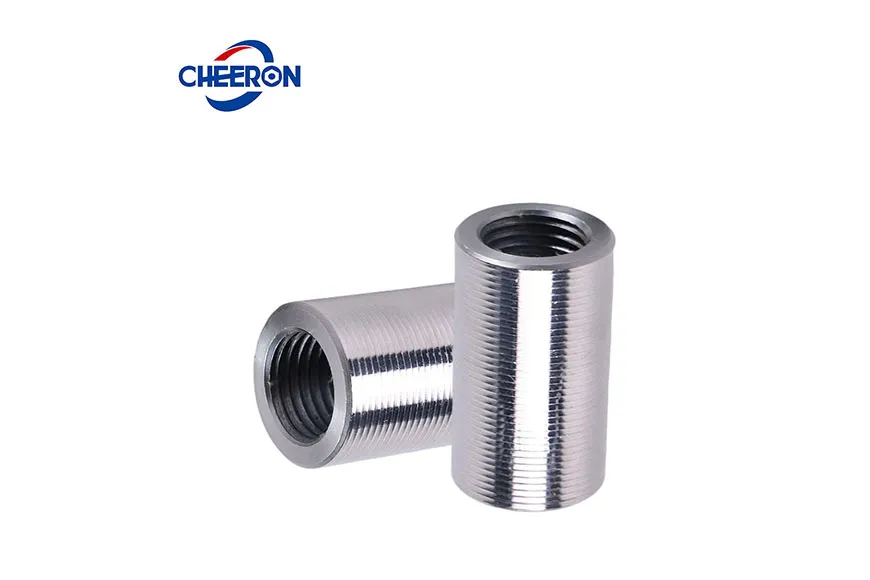

अनुप्रयोग: सीधे थ्रेड कनेक्शन अपनी उच्च दक्षता और लागत-प्रभावशीलता के कारण बड़े पैमाने पर अनुप्रयोगों के लिए उपयुक्त हैं। यह भूकंप प्रतिरोध के लिए उच्च-भवनों, पुलों और बड़े बुनियादी ढांचे के बीम, कॉलम और दीवारों जैसे भार वहन करने वाले भागों पर लागू होता है।
निर्माण विधि: रिब स्ट्रिपिंग और थ्रेडिंग मशीन का उपयोग करके रिब स्ट्रिपिंग प्रक्रिया की जाती है। पहले, स्टील बार जोड़ों के अनुदैर्ध्य और अनुप्रस्थ रिब को स्ट्रिप और काटा जाता है ताकि थ्रेडिंग से पहले स्टील बार के कॉलम व्यास समान आकार के हो जाएं, फिर सीधे थ्रेड में रोल किया जाता है। अंत में, एक विशेष रूप से डिज़ाइन किए गए सीधे थ्रेड स्लीव का उपयोग कनेक्शन के लिए किया जाता है। निर्माण चरण इस प्रकार हैं:

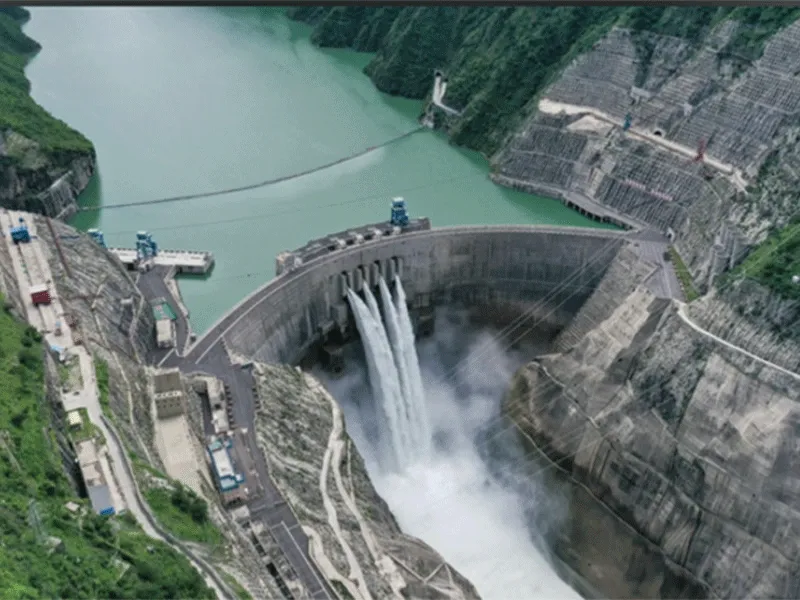

इस तरह की बड़े पैमाने की जलविद्युत परियोजनाओं में, ऊर्ध्वाधर शाफ्ट और ढलान वाले शाफ्ट आमतौर पर उच्च तनाव, जटिल भार और कठोर वातावरण सहन करते हैं। रिब्ड स्ट्रेट थ्रेड स्लीव कनेक्शन तकनीक में अत्यधिक उच्च शक्ति, सटीकता और स्थायित्व होता है, और इस प्रकार यह ऊर्ध्वाधर शाफ्ट और ढलान वाले शाफ्ट में सरिया कनेक्शन के लिए पसंदीदा समाधानों में से एक है।

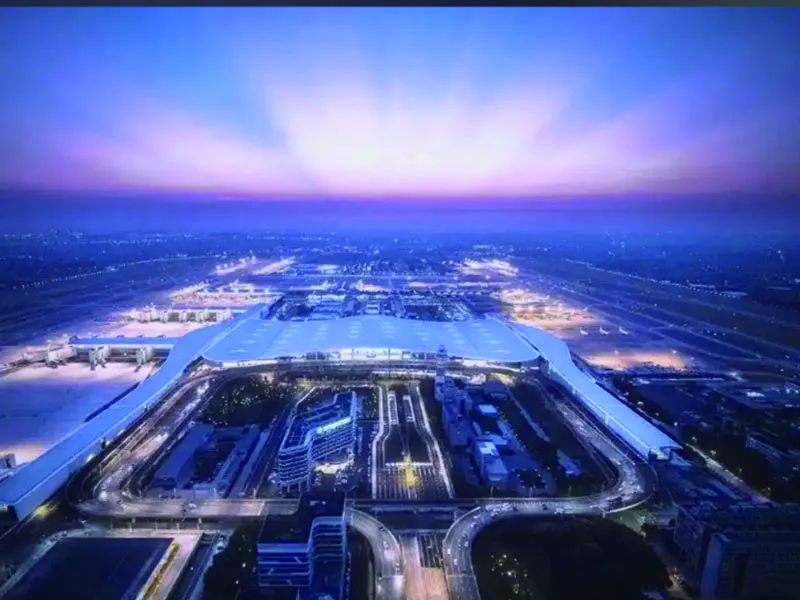

हवाई अड्डों में बड़े पैमाने पर सुविधाएं शामिल होती हैं जैसे कि टर्मिनल भवन, रनवे और एप्रन, जिनमें बड़ी मात्रा में स्टील बार का उपयोग होता है तथा जटिल नोड्स (जैसे बड़े स्पैन वाले बीम और कॉलम, मोटी प्लेट फाउंडेशन) होते हैं, और भूकंपीय आवश्यकताएं उच्च होती हैं। रिब्ड स्ट्रेट थ्रेड स्लीव कनेक्शन कनेक्शन नोड्स की मजबूती और लचीलापन सुनिश्चित करता है।

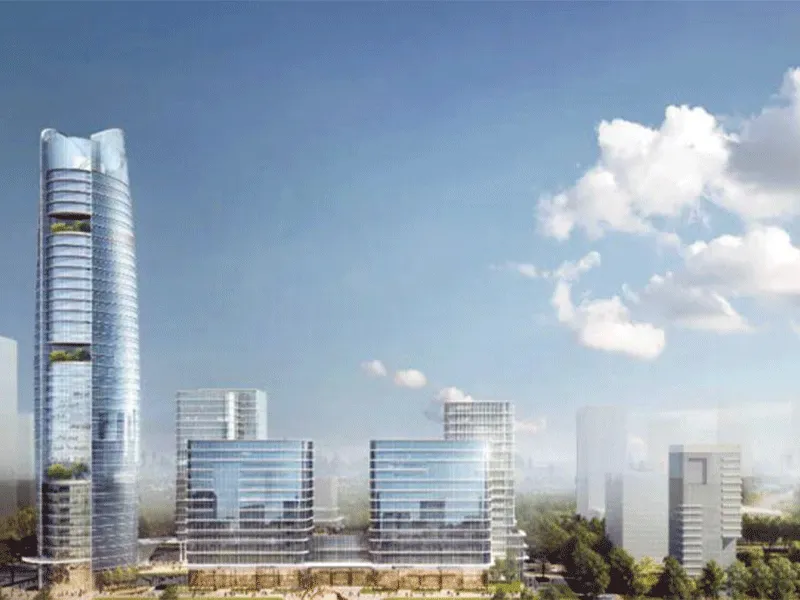

अति ऊँची इमारतों में, कोर ट्यूब शीयर दीवारों के ऊर्ध्वाधर मुख्य बार, फ्रेम कॉलम के अनुदैर्ध्य बार, और बड़े स्पैन बीम के मुख्य बार आदि के जोड़ निर्माण में संरचनात्मक सुरक्षा और भूकंपीय प्रदर्शन पर व्यापक रूप से विचार करने की आवश्यकता होती है। स्ट्रेट थ्रेड स्लीव्स अति ऊँची इमारतों में स्टील बार कनेक्शन की स्थिरता और सुरक्षा को प्रभावी ढंग से सुनिश्चित करती हैं।
