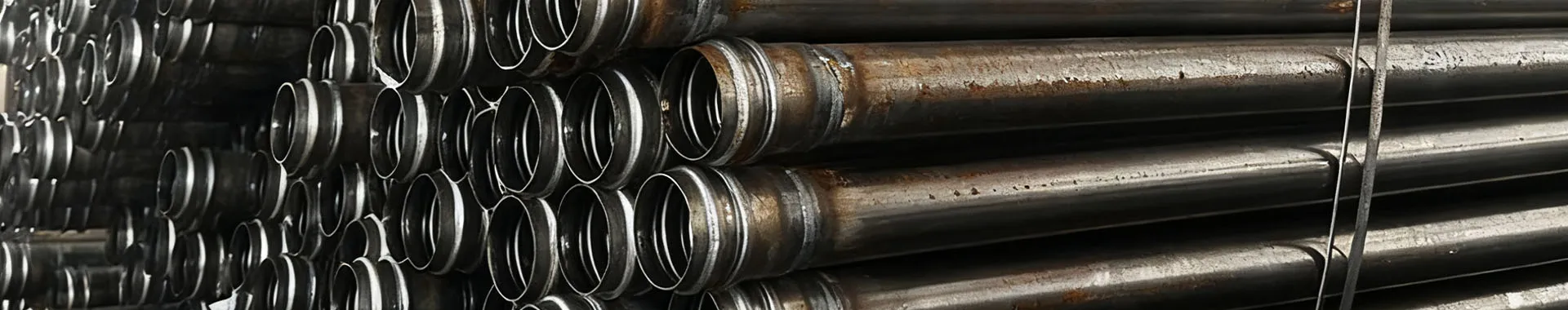

सोनिक लॉगिंग पाइप, जिसे अल्ट्रासोनिक परीक्षण पाइप भी कहा जाता है, वह चैनल है जिसके माध्यम से अल्ट्रासोनिक परीक्षण के दौरान जांच कास्ट-इन-प्लेस पाइल के आंतरिक भाग में प्रवेश करती है। चूंकि कास्ट-इन-प्लेस पाइल एक सापेक्ष परीक्षण सतह प्रदान नहीं कर सकते हैं और बोरहोल का पता लगाना व्यावहारिक नहीं है, इसलिए ध्वनिक जांच पाइपों को एम्बेड करने की विधि अपनाई जाती है।
ध्वनि जांच ट्यूबों को कास्ट-इन-प्लेस पाइलों में पहले से ही प्री-बरीड किया जाता है। पाइल फाउंडेशन डालने के बाद, निरीक्षक ध्वनि जांच ट्यूबों में अल्ट्रासोनिक प्रोब डालते हैं और ध्वनि तरंग प्रसार की गति और तरंगरूप के आधार पर यह निर्धारित करते हैं कि पाइल बॉडी में टूटे हुए पाइल, मड इन्क्लूजन और वॉयड जैसे दोष हैं या नहीं।
सोनिक ट्यूब में पाइल की अखंडता के लिए विश्वसनीय ध्वनिक पथ होता है, विशेष रूप से बड़े पाइलों के लिए।
सोनिक पाइप ध्वनि गति और तरंगरूप के माध्यम से ढेर दोषों का आकलन करता है।
सोनिक ट्यूब ग्राउटिंग पाइप पाइल की बियरिंग क्षमता को बहुत बढ़ाता है।
सोनिक लॉगिंग पाइप सुविधाजनक, तेज, सुरक्षित और विश्वसनीय है, जिससे विनिर्माण लागत कम होती है।
पाइल में सोनिक ट्यूब ने साइट पर वेल्डिंग के कार्यभार को कम कर दिया है और निर्माण दक्षता में सुधार किया है।
पाइल में सोनिक पाइप उच्च गुणवत्ता वाले Q235B स्टील से बना है, जिसकी तन्य शक्ति (MP) ≥315MP तथा तन्य परीक्षण (विस्तारण) ≥14% है, और यह 3000N के तन्य बल को सहन करने में सक्षम है।
सोनिक लॉगिंग पाइप कस्टमाइज़ेशन समर्थित है। ध्वनि पहचान ट्यूब के बाहरी व्यास और दीवार की मोटाई को परियोजना की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
किफायती और कुशल, चीरॉन, एक पेशेवर ध्वनि पहचान ट्यूब निर्माता के रूप में, उत्पादन लागत को प्रभावी ढंग से कम करता है और उच्च उत्पादन क्षमता बनाए रखता है।
सोनिक लॉगिंग पाइप का उपयोग अल्ट्रासोनिक परीक्षण तकनीक के माध्यम से कंक्रीट पाइल फाउंडेशन की अखंडता का आकलन करने के लिए किया जाता है। Sओनिक लॉगिंग पाइप पाइल बॉडी में दरार, रिक्त स्थान या अंतर्वेशन जैसे दोषों की पहचान कर सकता है। अल्ट्रासोनिक डिटेक्शन सिस्टम के एक महत्वपूर्ण घटक के रूप में, सोनिक ट्यूब परियोजना की गुणवत्ता और सुरक्षा सुनिश्चित करता है।

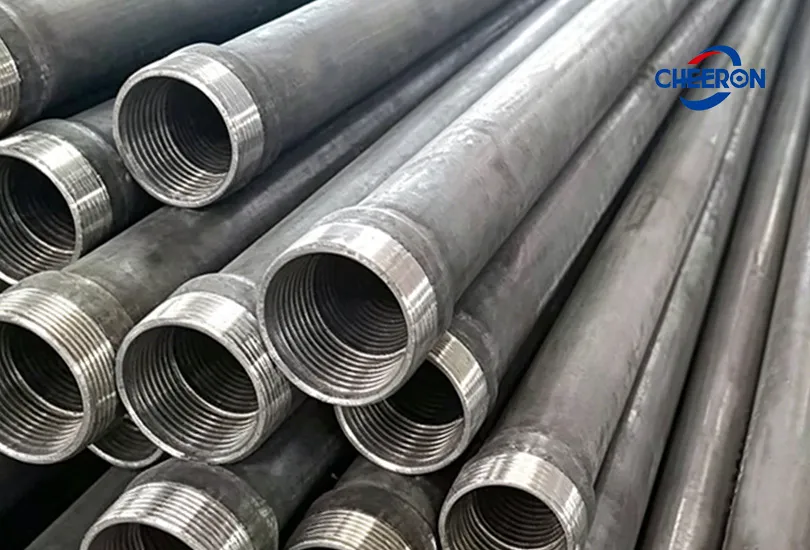

हमारी कंपनी के ध्वनि लॉगिंग पाइप मुख्य रूप से Q235B स्टील पाइप से बने होते हैं, जिनकी दीवार की मोटाई आमतौर पर 0.8 से 3.5 मिलीमीटर तक होती है, जो पाइल के व्यास और डिज़ाइन आवश्यकताओं पर निर्भर करती है।

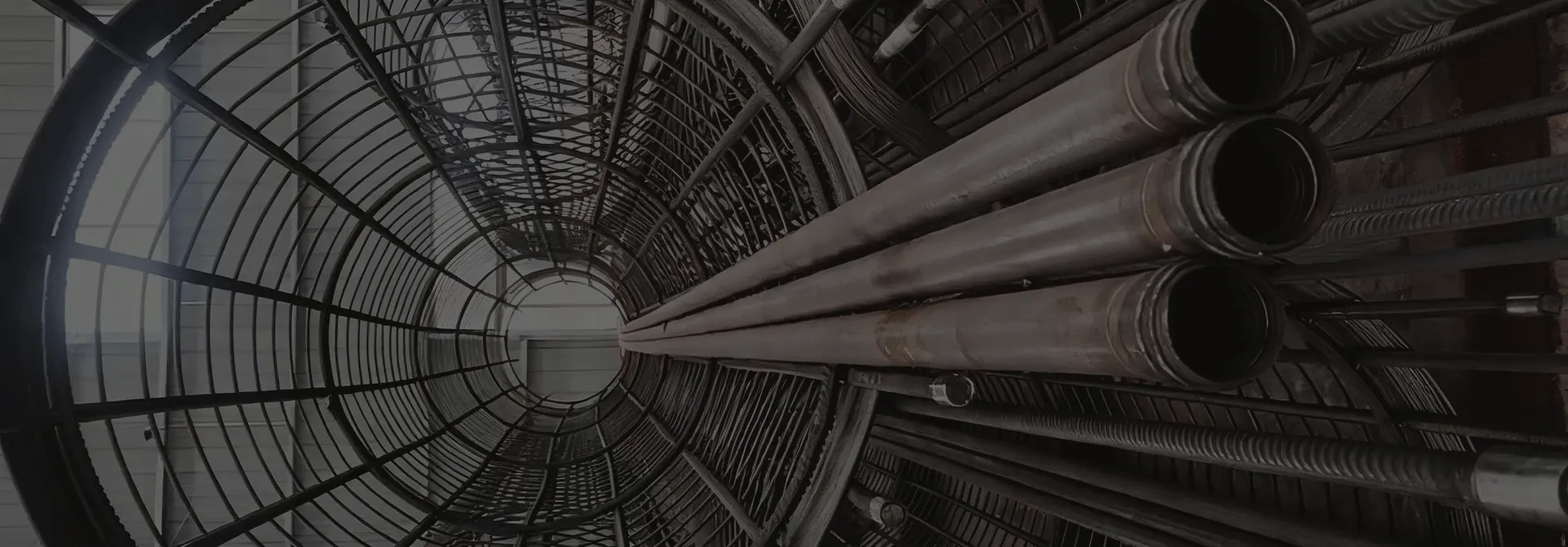

कास्ट-इन-प्लेस पाइल्स में ध्वनि जांच पाइपों को पहले से दबा कर रखने की आवश्यकता होती है। आमतौर पर, इन ध्वनि जांच पाइपों को स्टील केज फ्रेम की ऊर्ध्वाधर छड़ों के अंदरूनी हिस्से पर लगाया जाता है और स्टील केज के साथ खंड-दर-खंड पाइल छिद्रों में उतारा जाता है, और फिर कंक्रीट डाला जाता है।
