रीबार स्प्लाइस की कई विधियों में से, यांत्रिक कनेक्टर (रीबार कपलर) अपनी उच्च दक्षता, विश्वसनीयता और मितव्ययिता के कारण व्यापक रूप से उपयोग किए जाते हैं।
संरचनात्मक सुरक्षा को प्रभावित करने वाले महत्वपूर्ण कारकों में से एक के रूप में, सही रीबार कनेक्टर चुनने से मजबूत संरचनाएँ बनाई जा सकती हैं, निर्माण कार्यक्रम में तेजी लाई जा सकती है, और दीर्घकालिक लागत कम की जा सकती है - जो आधुनिक भवनों की सफलता के लिए आवश्यक है।
इस लेख में, हम विस्तार से बताएंगे कि उपयुक्त रीबार कपलर कैसे चुनें।
स्टील बार को जोड़ने के विभिन्न तरीकों के अपने-अपने फायदे और नुकसान हैं, जो ताकत, लचीलापन, भूकंपीय प्रदर्शन, निर्माण गति और मितव्ययिता जैसे पहलुओं पर आधारित होते हैं। इसलिए, वास्तविक निर्माण स्थितियों के आधार पर चयन और अनुकूलन की आवश्यकता होती है।
यांत्रिक स्प्लाइस मुख्य रूप से तीन प्रकार के होते हैं:

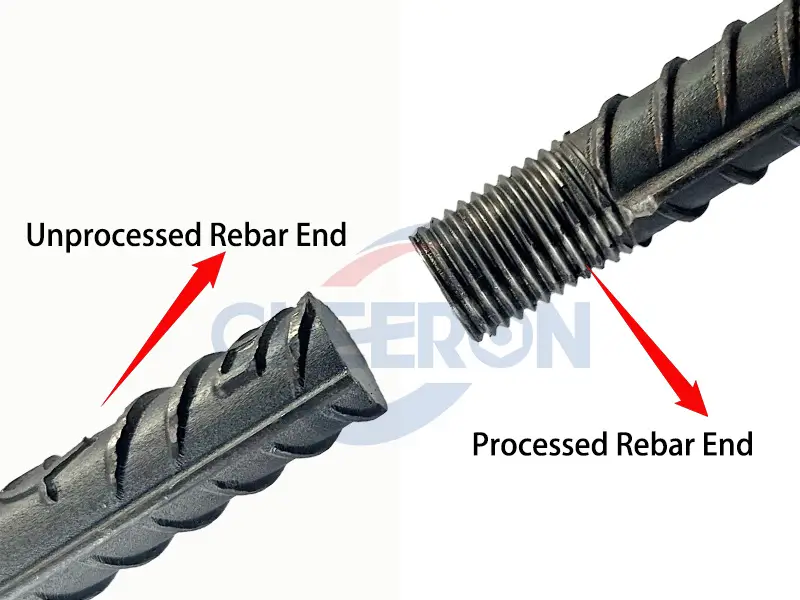

1.असंसाधित सरिया सिरे
2.संसाधित सरिया सिरे
3.मिश्रित सरिया जोड़
इन रीबार स्प्लाइस विधियों की विशेषताओं और अनुप्रयोगों पर नीचे विस्तार से चर्चा की जाएगी।

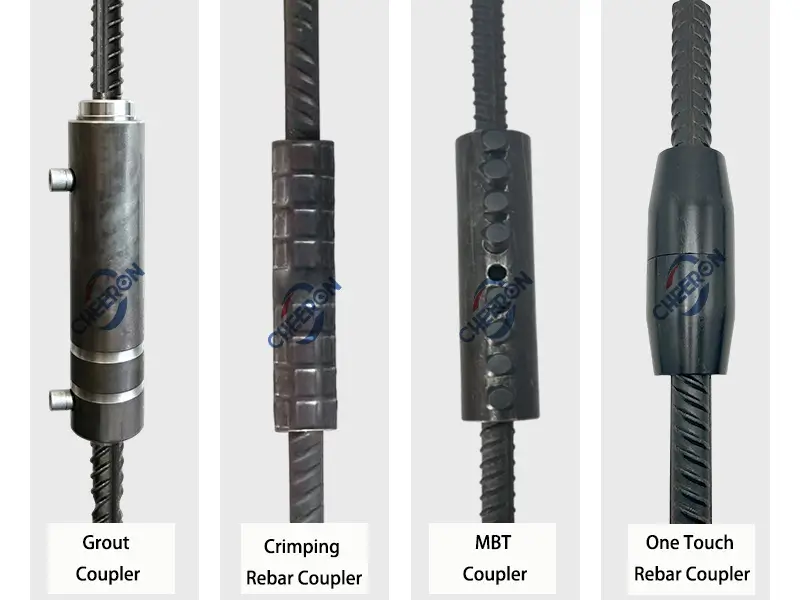

शियर बोल्ट कपलर बोल्ट के प्रीलोड का उपयोग करके सरिया को सरिया स्लीव से कसकर जोड़ते हैं।
निश्चित स्थानों, सीमित स्थानों, या रखरखाव के लिए आदर्श जहां घुमाना संभव नहीं है।
रीबार स्प्लाइस स्लीव में ग्राउट इंजेक्ट करते हैं, जिससे सरिया और स्लीव के बीच एक एकीकृत कनेक्शन बनता है।
प्रीकास्ट कंक्रीट जोड़ों या प्रीकास्ट घटकों को इन-सीटू घटकों से जोड़ने के लिए सबसे उपयुक्त।
रीबार कपलर हाइड्रोलिक प्रेस का उपयोग करके सरिया और स्लीव को संपीड़ित करते हैं, एक कड़ा कनेक्शन प्राप्त करते हैं।
भारी-भरकम या विशेष भूकंप-प्रतिरोधी क्षेत्रों के लिए उपयुक्त।
1 टच कपलर सरिया को सुरक्षित करने के लिए एक सेल्फ-लॉकिंग डिवाइस का उपयोग करता है, जो त्वरित एंड-टू-एंड कनेक्शन सक्षम करता है।
कड़ी समयसीमा वाली परियोजनाओं के लिए उपयुक्त।

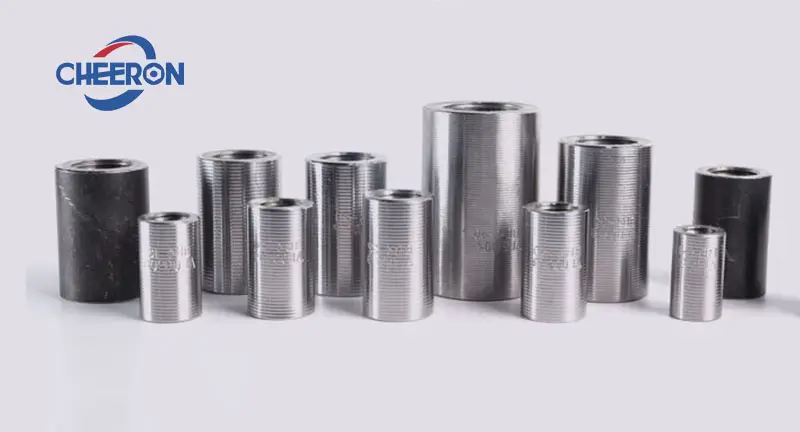

टेपर थ्रेड कपलर, फोर्जिंग कपलर और स्ट्रेट थ्रेड कपलर।
ये कनेक्शन विधियाँ सरिया के सिरों के विशिष्ट प्रसंस्करण की आवश्यकता होती हैं, जैसे कटिंग, अपसेटिंग और रोलिंग, ताकि एक विशिष्ट कनेक्शन संरचना बनाई जा सके।
टेपर्ड थ्रेड संरचना के माध्यम से सरियों का स्क्रू-इन कनेक्शन प्राप्त करता है।
सरिया के सिरों को अपसेट और काटकर सीधे धागे बनाकर एक स्लीव के साथ स्क्रू-इन कनेक्शन प्राप्त करता है।
सरिया के सिरों पर सीधे धागे बनाने के लिए रोलिंग प्रक्रिया का उपयोग करता है।
ये थ्रेडेड कपलर मध्यम से ऊंची इमारतों में कॉलम, दीवारों और ऊर्ध्वाधर सरिया के लिए आदर्श रूप से उपयुक्त हैं, क्योंकि पूर्व-योजना फैक्ट्री में पूर्व-प्रसंस्करण की अनुमति देती है, जो मितव्ययिता और सुरक्षा को संतुलित करती है, जो उन्हें व्यावहारिक अनुप्रयोगों में उत्कृष्ट प्रदर्शन करने में सक्षम बनाती है।
मिश्रित कपलर बेहतर कनेक्शन परिणाम प्राप्त करने के लिए दो या अधिक कनेक्शन विधियों को जोड़ते हैं। सामान्य मिश्रित जोड़ों में अर्ध-ग्राउटेड थ्रेडेड रीबार कपलिंग, अर्ध-एक्सट्रूडेड थ्रेडेड कपलिंग और अर्ध-वेल्डेड थ्रेडेड कपलिंग शामिल हैं।
थ्रेडेड और ग्राउटेड कनेक्शन के लाभों का संयोजन। स्लीव में ग्राउट इंजेक्ट करके, कनेक्शन की ताकत और विश्वसनीयता में सुधार होता है।
इनका उपयोग अक्सर प्रीफैब्रिकेटेड हाउसिंग प्रोजेक्ट्स में किया जाता है।
स्लीव एक्सट्रूज़न और थ्रेडेड कनेक्शन का संयोजन। एक्सट्रूज़न विरूपण और थ्रेड एंगेजमेंट की दोहरी क्रिया के माध्यम से, सरिया का एक कड़ा कनेक्शन प्राप्त होता है।
इनका उपयोग अक्सर मौजूदा भवनों की निरंतरता में किया जाता है।
स्लीव को स्टील प्लेट में वेल्ड करने के लिए वेल्डिंग तकनीक का उपयोग करना। स्लीव का दूसरा सिरा थ्रेडेड कनेक्शन के माध्यम से सरिया के साथ एक कड़ा कनेक्शन प्राप्त करता है।
