रीइन्फोर्सिंग बार कनेक्टर, जिन्हें मैकेनिकल स्प्लिस सिस्टम के रूप में भी जाना जाता है, आधुनिक प्रबलित कंक्रीट संरचनाओं में एक महत्वपूर्ण भूमिका निभाते हैं। हालांकि इनका व्यापक रूप से बुनियादी ढांचे और भवन परियोजनाओं में उपयोग किया जाता है, यह ध्यान देने योग्य है कि वर्तमान में कोई एकीकृत वैश्विक डिज़ाइन मानक मौजूद नहीं है।
ये मानक आमतौर पर सटीक संरचनात्मक डिज़ाइन निर्दिष्ट करने की तुलना में प्रदर्शन आवश्यकताओं पर अधिक ध्यान केंद्रित करते हैं। यह लचीलापन प्रदान करता है लेकिन विभिन्न रीबार कपलर निर्माताओं के बीच मानकों में असंगतता भी पैदा करता है।
हालांकि आयाम और विनिर्देश एकसमान नहीं हैं, रीबार कनेक्टर्स की विशेष प्रकृति—रीबार की सेवा करना—उन्हें रीबार के आयामों और प्रदर्शन से स्वाभाविक रूप से जोड़ती है।
यह लेख रीबार के परिप्रेक्ष्य से मुद्दे पर विचार करेगा, रीबार कनेक्टर्स के आयामों और डिज़ाइन विनिर्देशों का विवरण देगा। रीबार कनेक्टर्स को अनुकूलित करने से पहले इन कारकों का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए ताकि प्रत्येक परियोजना के लिए सबसे उपयुक्त रीबार कनेक्शन सिस्टम का चयन किया जा सके।
उपयुक्त आयाम यह सुनिश्चित करते हैं कि जोड़ मूल रीबार के बराबर या उससे अधिक मजबूती प्राप्त करता है।

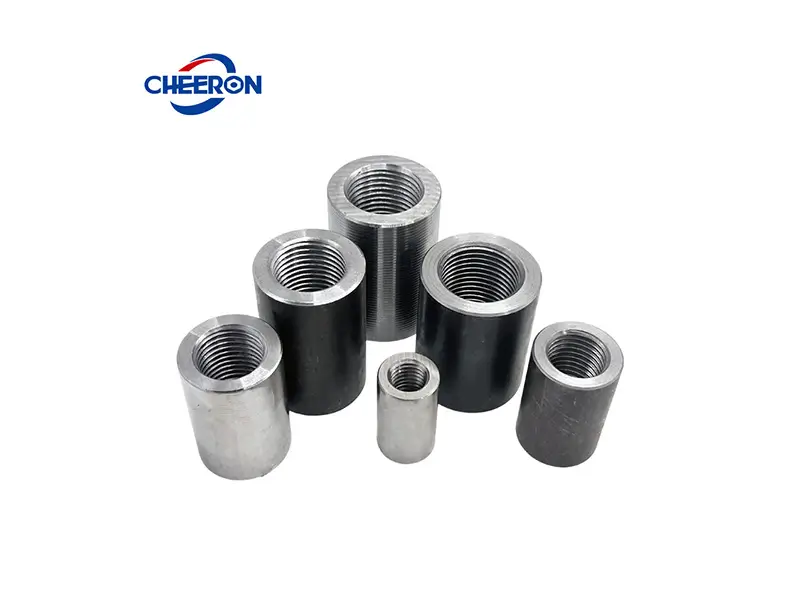

व्यास डिज़ाइन - बाहरी और आंतरिक व्यास, मजबूती और भार स्थानांतरण सुनिश्चित करने के लिए उपयोग किया जाता है
लंबाई, उचित जुड़ाव सुनिश्चित करने के लिए
आंतरिक थ्रेड डिज़ाइन - पिच, थ्रेड प्रोफ़ाइल, थ्रेड सटीकता
सामग्री चयन

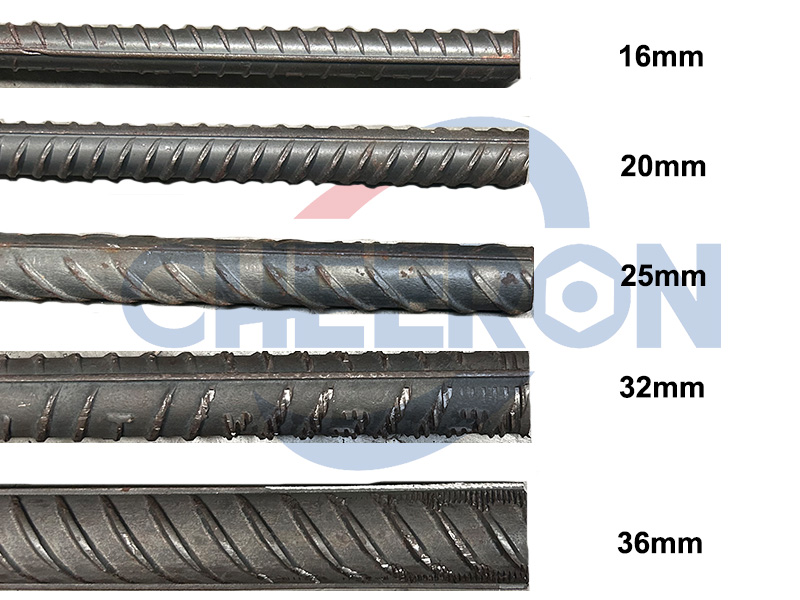

रीबार कनेक्टर्स के आयाम रीबार के व्यास और ग्रेड से मेल खाने चाहिए। वर्तमान में बाजार में रीइन्फोर्सिंग बार के विनिर्देश काफी जटिल हैं। अमेरिकी रीइन्फोर्सिंग बार विनिर्देशों को उदाहरण के रूप में लें:
अमेरिकी मानक (ASTM) में, रीइन्फोर्सिंग बार का व्यास एक "#" के बाद एक संख्या द्वारा इंगित किया जाता है, जैसे #3, #4, #5, आदि। इस नंबरिंग सिस्टम को आमतौर पर "बार साइज़ नंबर" कहा जाता है, जो रीइन्फोर्सिंग बार के नाममात्र व्यास से मेल खाता है, जो इंच में होता है।
| आकार | DN (इंच) | DN (मिलीमीटर) |
| #3 | 0.375 | 9.5 |
| #4 | 0.500 | 12.7 |
| #5 | 0.625 | 15.9 |
| #6 | 0.750 | 19.1 |
| #7 | 0.875 | 22.2 |
| #8 | 1.000 | 25.4 |
| #9 | 1.128 | 28.7 |
| #10 | 1.270 | 32.3 |
| #11 | 1.410 | 35.8 |
| #14 | 1.693 | 43.0 |
| #18 | 2.257 | 57.3 |
मुख्य रूप से #3 और #4 (9-12mm), आमतौर पर स्टिरअप, वितरण बार और अन्य संरचनात्मक सुदृढीकरण के लिए उपयोग किए जाते हैं।
मुख्य रूप से #5-#14 (15-43mm), मुख्य बीम, कॉलम, शीयर वॉल और अन्य प्रमुख भार वहन करने वाले घटकों में उपयोग किए जाते हैं।
50mm या उससे अधिक व्यास वाले रीइन्फोर्सिंग बार, जैसे #18 स्टील बार, ज्यादातर ऊंची इमारतों, बड़े पुलों और अन्य संरचनाओं में उपयोग किए जाते हैं जहां भार वहन क्षमता की विशेष रूप से उच्च आवश्यकताएं होती हैं।
तो, क्या रीइन्फोर्सिंग बार का व्यास जानना पर्याप्त है? नहीं, हमें इसकी मजबूती भी जाननी होगी।
अमेरिकी मानक (ASTM) में, रीइन्फोर्सिंग बार के स्ट्रेंथ ग्रेड मुख्य रूप से निम्नलिखित सामान्य ग्रेड में विभाजित होते हैं, जो मुख्य रूप से यील्ड स्ट्रेंथ द्वारा परिभाषित होते हैं।
Grade 60: यील्ड स्ट्रेंथ 60 ksi (लगभग 420 MPa)
Grade 80: यील्ड स्ट्रेंथ 80 ksi (लगभग 550 MPa)
Grade 100: यील्ड स्ट्रेंथ 100 ksi (लगभग 690 MPa)
Grade 120: यील्ड स्ट्रेंथ 120 ksi (लगभग 830 MPa)
समान यील्ड स्ट्रेंथ विभिन्न प्रकार के रीबार के बीच संबंध स्थापित करने की अनुमति देती है:
अमेरिकी मानक ASTM Grade 60 भारत के TMT रीबार (Fe500), चीन के HRB रीबार (HRB400E), ब्रिटेन के B500B, और जर्मनी के DIN 488 आदि से मेल खाता है।
रीबार कनेक्टर डिज़ाइन को संबं
